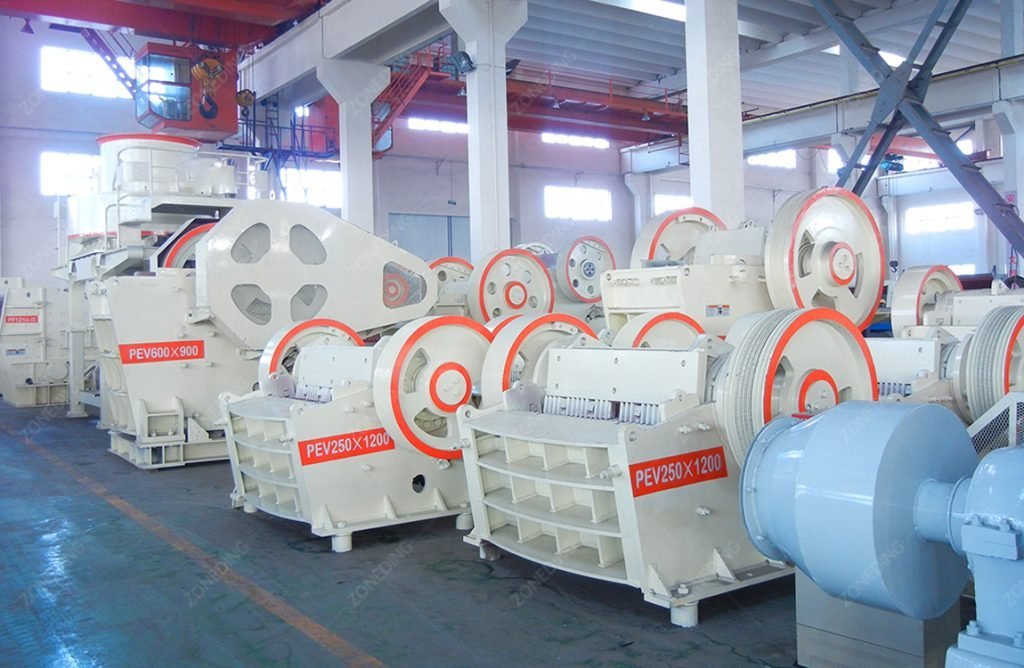

كسارة الفك: دليل للهيكل والمبدأ واختيار المشروع

الكسارة الفكية هي جهاز ميكانيكي يُستخدم لتقليل حجم المواد الخام في صناعات معالجة المعادن وإنتاج الركام. وهي أول آلة في خط إنتاج التكسير القياسي ، وتُكلف بتكسير الصخور الكبيرة المستخرجة من المناجم إلى أحجام أصغر للمعالجة اللاحقة. تصميمها البسيط، وبنيتها المتينة، وقدرتها على تطبيق قوة ضغط عالية، تجعلها خيارًا مثاليًا للعمليات عالية الإنتاجية. يقدم هذا الدليل نظرة عامة فنية على هيكلها، ومبادئ تشغيلها، وأنواعها، ومعايير اختيارها.

ما هي كسارة الفك وما هو الدور الذي تلعبه؟

الكسارة الفكية نوع من الكسارات الميكانيكية تُستخدم لتقليل حجم المواد الخام بشكل أساسي. تعمل الكسارة الفكية عن طريق ضغط المواد بين لوح ثابت ولوح متحرك. وتتمثل وظيفتها الرئيسية في تحويل المواد الصلبة الكبيرة إلى قطع أصغر وأسهل في التعامل.

في دائرة التكسير، تُجري كسارة الفك المرحلة الأولى من التفتيت. تستقبل الكسارة تغذيةً كبيرة القطر، مثل الصخور الكبيرة القادمة مباشرةً من المحجر أو المنجم، وتُنتج ناتجًا أكثر خشونة. يُنقل هذا المنتج بعد ذلك إلى كسارات ثانوية وثالثية لمزيد من التخفيض في الحجم. تعتمد موثوقية المصنع بأكمله على ثبات أداء كسارة الفك الرئيسية، حيث يُحدد معدل التغذية وحجم جميع المعدات اللاحقة.

ما هي المكونات الأساسية لكسارة الفك؟

تُعزى متانة الكسارة الفكية إلى تصميمها الهندسي البسيط والمتين. تعمل أجزاء رئيسية قليلة في الكسارة الفكية معًا لتوليد قوى سحق عالية وتحملها. يركز التصميم على القوة وسهولة الصيانة لضمان عمر طويل في البيئات القاسية.

المكونات الرئيسية تشمل:

• الإطار الرئيسي: الهيكل الفولاذي الثقيل الذي يضم جميع المكونات الأخرى ويمتص الضغوط التشغيلية.
• لوحة الفك الثابتة: جزء تآكل ثابت، مصنوع عادة من الفولاذ عالي المنغنيز، والذي يشكل جانبًا واحدًا من غرفة التكسير.
• لوحة الفك المتأرجح: الجزء المتحرك الذي يدور لسحق المواد ضد لوحة الفك الثابتة.
• العمود اللامركزي: عمود شديد التحمل بتصميم إزاحة يحول الحركة الدورانية إلى حركة ترددية للفك المتأرجح.
• دولاب الموازنة: عجلة كبيرة ذات وزن مثبتة على العمود اللامركزي لتخزين الطاقة الحركية لتوفير طاقة ثابتة خلال دورة التكسير وحماية المحرك من أحمال الصدمات.
• لوحة التبديل: مكون يُثبّت الجزء السفلي من فك التأرجح. كما يعمل كجهاز أمان، إذ يتكسر تحت الحمل الزائد لحماية المكونات الرئيسية من التلف.

ما هو مبدأ عمل كسارة الفك؟

ما هي أنواع كسارات الفك المختلفة؟

تُصنف كسارات الفك بشكل أساسي حسب تصميم آلية دورانها. فئتان رئيسيتان هما كسارات الفك ذات المفصلة المفردة والمزدوجة. يتميز كل نوع بمزايا تشغيلية محددة.

كسارة الفك ذات القفل الفردي

في تصميم الكسارة أحادية المفصلة، ​​يُعلّق الفك المتأرجح مباشرةً على العمود اللامركزي. يُؤدي هذا الترتيب إلى حركة الفك في مسار بيضاوي، مما يُولّد قوى ضغط واحتكاك. يتميز هذا التصميم بأنه أبسط ميكانيكيًا، مع عدد أقل من الأجزاء المتحركة، مما يُؤدي إلى انخفاض التكلفة الأولية وسهولة الصيانة. عادةً ما تُوفّر الكسارات أحادية المفصلة إنتاجية أعلى. ومع ذلك، قد يُؤدي الاحتكاك إلى تآكل مُتسارع لألواح الفك عند معالجة المواد شديدة الكشط.

كسارة الفك ذات المفتاح المزدوج

تستخدم كسارة الفك ذات المفصلة المزدوجة آلية أكثر تعقيدًا، حيث يتم تشغيل الفك المتأرجح بواسطة حفارة ولوحتين مفصليتين. يقع العمود اللامركزي خلف الفك المتأرجح، وليس فوقه. ينتج هذا التصميم حركة تكسير ضغطية بحتة مع احتكاك ضئيل. ونتيجة لذلك، ينخفض ​​تآكل لوحة الفك بشكل ملحوظ، مما يجعلها مثالية لتكسير الصخور شديدة الصلابة والكاشطة. من عيوبها انخفاض قدرتها، وهيكلها الأثقل والأكثر تعقيدًا، وارتفاع تكلفة تصنيعها.

ما هي أنواع الخامات والمواد التي يمكن لكسارة الفك التعامل معها؟

صُممت الكسارة الفكية لسحق الصخور الصلبة . وهي فعالة للغاية في تكسير المواد الصلبة والمتينة والكاشطة.

الآلة مناسبة لمجموعة واسعة من المواد:

• الصخور الصلبة: تشمل هذه المواد الجرانيت والبازلت والجابرو وحجر النهر. آلية الضغط في الكسارة مناسبة تمامًا لهذه المواد.
• الخامات المعدنية: إنها معدات قياسية للسحق الأولي للحديد والنحاس والذهب وخامات المعادن الأخرى قبل إرسالها لمزيد من المعالجة في آلات مثل مطاحن الكرة.
• نفايات البناء: A المحمول كسارة الفك هي أداة فعالة ل التخلص من مخلفات البناء، سحق الخرسانة والإسفلت وتحويلها إلى مواد قابلة لإعادة الاستخدام.
• المحاجر: تعتبر كسارات الفك ضرورية في المحاجر لإنتاج الحجارة المكسرة الأولية لمختلف تطبيقات البناء.

لا يُنصح باستخدام الكسارة الفكية مع المواد اللينة واللزجة كالطين، إذ تميل هذه المواد إلى التكدس داخل حجرة التكسير، مما يُسبب انسدادات وتوقفًا للإنتاج. غالبًا ما تكون الكسارة الصدمية بديلاً أفضل لمثل هذه المواد.

كيف يتم اختيار نموذج كسارة الفك المناسب للمشروع؟

يُعدّ اختيار الكسارة الفكية المناسبة أمرًا بالغ الأهمية لكفاءة أي محطة تكسير . فالآلة ذات الحجم غير المناسب قد تحدّ من طاقة المحطة وتزيد من تكاليف التشغيل. ويجب أن تستند عملية الاختيار إلى تقييم فني لمتطلبات المشروع.

العوامل الرئيسية التالية تحدد النموذج المناسب:

1. الحد الأقصى لحجم التغذية: يجب أن تكون فتحة تغذية الكسارة كبيرة بما يكفي لقبول أكبر الصخور من مصدر التغذية.
2. حجم الإخراج المطلوب (CSS): يجب أن يكون إعداد الجانب المغلق قابلاً للتعديل لإنتاج حجم الإخراج المستهدف المطلوب لمرحلة التكسير الثانوية.
3. القدرة (طن في الساعة – TPH): يجب أن تتوافق قدرة إنتاج الآلة مع أهداف الإنتاج الإجمالية للمصنع.
4. صلابة المادة وقابليتها للتآكل: تحدد خصائص المواد مدى القوة المطلوبة للكسارة وسوف تؤثر على عمر التآكل للمكونات مثل صفائح الفك.

يضمن التحليل الدقيق لهذه المعايير اختيار الكسارة الفكية الصحيحة من أجل عملية متوازنة ومنتجة.

ما هي الاختلافات الرئيسية بين كسارة الفك والمخروط والتأثير؟

على الرغم من أن أنواع الكسارات الثلاثة تُقلل من حجم المواد، إلا أن آلياتها وتطبيقاتها وأدوارها في خط إنتاج التكسير تختلف. تُستخدم الكسارة الفكية بشكل شبه حصري للتكسير الأولي، بينما تُستخدم الكسارات المخروطية والصدمية في المرحلتين الثانوية والثالثية.

يوضح هذا الجدول الاختلافات الأساسية بينهما:

كسارة نوع	عمل سحق	أفضل ل…	الدور في النبات
كسارة الفك	ضغط	صخور صلبة جدًا وكاشطة (الجرانيت والخام)	التكسير الأولي (كسر الصخور الكبيرة جدًا)
مخروط محطم	الضغط والقص	الصخور الصلبة الكاشطة (الجرانيت، أحجار النهر)	ثانوي، ثالثي (صنع أحجام محددة)
تأثير محطم	تأثير عالي السرعة	صخور أكثر نعومة وأقل كشطًا (الحجر الجيري)	ثانوي، ثالثي (صنع مجمعات على شكل مكعب)

باختصار، تبدأ الكسارة الفكية عملية تقليل حجم المواد. ثم تُستخدم الكسارة المخروطية عادةً لمزيد من تقليل حجم الصخور الصلبة. أما الكسارة الصدمية فتُستخدم عندما تكون المادة أقل كشطًا ويكون شكل المنتج المكعب مهمًا، كما هو الحال في ركام الخرسانة عالي الجودة.

الأسئلة الشائعة

السؤال 1: ما هي "زاوية النقر" في كسارة الفك وأهميتها؟

زاوية الالتصاق هي الزاوية المتكونة بين لوحي الفك الثابت والمتحرك. تصميمها بالغ الأهمية لأداء الكسارة. تسمح زاوية الالتصاق المُصممة جيدًا للفكين بمسك المواد وسحبها بفعالية إلى حجرة التكسير. قد تؤدي الزاوية شديدة الانحدار إلى انزلاق المواد لأعلى، مما يقلل الكفاءة ويزيد من التآكل.

السؤال 2: ما هو التردد النموذجي لاستبدال صفائح الفك؟

يعتمد عمر خدمة ألواح الفك على مدى تآكل المادة المُعالجة. عند سحق الصخور الصلبة كالجرانيت، قد تتطلب الألواح استبدالها كل بضعة أشهر. أما بالنسبة للمواد الأكثر ليونة، فقد تدوم لأكثر من عام. يُعد الفحص الدوري للتآكل أمرًا بالغ الأهمية لمنع تلف المكونات الأساسية.

السؤال 3: ماذا يعني CSS (إعداد الجانب المغلق)؟

CSS هو أضيق مسافة بين لوحي الفك عند نقطة تفريغ حجرة التكسير. هذا الإعداد هو الضبط الأساسي للتحكم في أقصى حجم للمنتج الخارج من الكسارة.

السؤال 4: هل كسارة الفك مناسبة لإعادة تدوير الخرسانة؟

نعم، تُعدّ الكسارة الفكية فعّالة في إعادة تدوير الخرسانة. فقوة ضغطها قادرة على تكسير كتل الخرسانة بسهولة. مع ذلك، يجب إزالة أي حديد تسليح مدفون في المادة المغذية لتجنب تلف الآلة.

ملخص وتوصيات

تُعرف الكسارة الفكية بموثوقيتها وقدرتها العالية على توليد القوة. وقد صُممت لتحمّل التشغيل المتواصل والشاق في بيئات قاسية لسحق الخامات وإنتاج الركام.

يُعدّ اختيار الكسارة الأولية قرارًا بالغ الأهمية لأي دائرة تكسير. فالكسارة الفكية ذات الحجم المناسب، والمثبتة بشكل صحيح، والمُغذّاة بواسطة وحدة تغذية اهتزازية ملائمة ، تُشكّل أساسًا متينًا للمصنع بأكمله. ويؤكد استخدامها الواسع النطاق على مر السنين مكانتها كمعيار أساسي لتطبيقات التكسير الأولي.
