يعمل محور طاحونة الكرات كحلقة وصل أساسية في آلة الطحن، فهو يتحمل الوزن الهائل للأسطوانة والبطانات وكرات الطحن. كما أنه المسار الوحيد لدخول وخروج الخام من الطاحونة. تواجه العديد من المناجم كوارث بسبب تجاهل المشغلين لأدنى علامات تآكل المحور. قد يؤدي كسر المحور إلى تدمير الطاحونة بأكملها، مما يتسبب في توقف الإنتاج لأشهر. تستخدم محاور ZONEDING المصممة خصيصًا فولاذًا مصبوبًا عالي القوة لمنع هذه الأعطال. تضمن الهندسة الدقيقة دوران الطاحونة بسلاسة وأمان. يبقى اختيار قطعة الغيار المناسبة أفضل طريقة لحماية استثمارات التعدين.
آخر تحديث: يونيو 2026 | الوقت المقدر للقراءة: 16 دقيقة

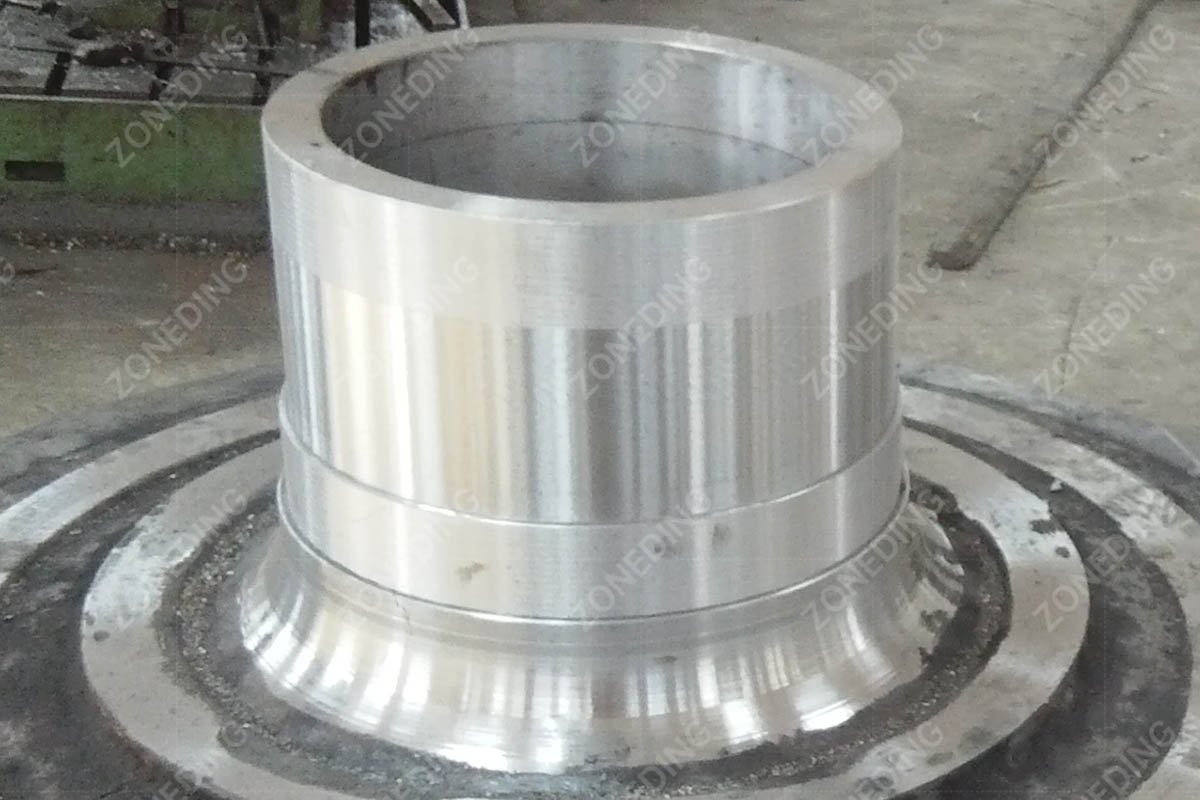

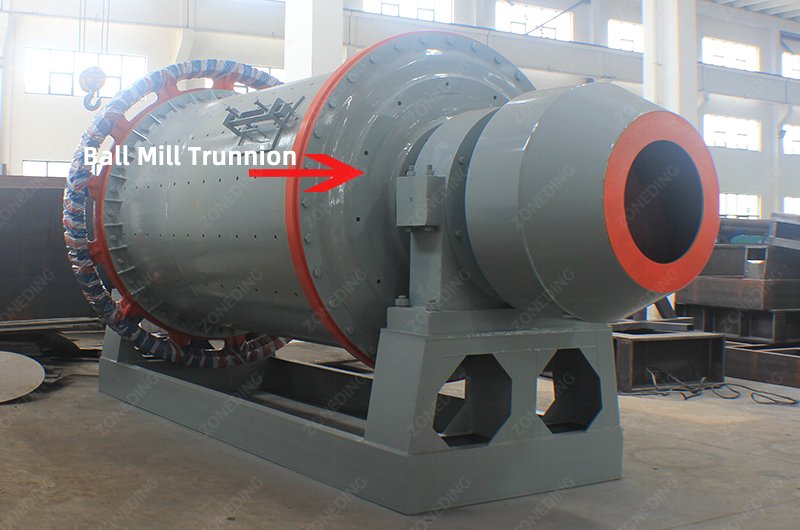

محور طاحونة الكرات هو المحور الهيكلي الأساسي الذي يدعم الغلاف الدوار ويسمح بتدفق المواد. يتحمل هذا الجزء مئات الأطنان من الوزن أثناء الدوران بسرعات عالية، إذ يجب أن يتحمل قوة الضغط الهائلة للخام، بالإضافة إلى قوة الالتواء الناتجة عن المحرك. يُطلق عليه بعض المهندسين "كاحل المطحنة" لأنه يتحمل كل الأحمال. في حال تعطل المحور، قد تسقط الأسطوانة بأكملها، مما قد يتسبب في حادث كارثي في مصنع معالجة المعادن. لذا، تركز معايير التصميم على جعل المحور أقوى جزء في الآلة.
يؤثر التمدد الحراري بشكل كبير على هذا المكون أثناء التشغيل. قد يتمدد طول مطحنة يبلغ 10 أمتار بمقدار 5 ملم عند ارتفاع درجة حرارتها. يؤدي الضغط إلى ارتفاع درجة الحرارة بشكل مفرط إذا لم يكن محمل المحور الدوار متسعًا بشكل كافٍ، مما قد يؤدي إلى انصهار معدن المحمل. يجب أن يتوفر للطرف الحر مساحة كافية للحركة. تمنع هذه التفاصيل البسيطة المحور الدوار من العمل كرافعة وكسر هيكل الماكينة. يضمن الدعم المناسب عند نقطة الارتكاز هذه محاذاة مثالية لنظام التروس، وهو ما يُعد أساسًا لأي عملية تشغيل ناجحة.
| الميزات | الفائدة الفنية | التأثير على المنجم |
|---|---|---|
| تجويف كبير مجوف | قدرة عالية على معدل التغذية | يزيد من معدل إنتاج الخام اليومي |
| تصميم شفة صلبة | اتصال آمن عبر الصدفة | يمنع تسرب الملاط عند الوصلات |
| مقعد محمل دقيق | مستويات احتكاك أقل | يقلل من فواتير الكهرباء الشهرية |
| الفولاذ المُخفف الإجهاد | لا توجد كسور مفاجئة | يمنع عمليات الإغلاق التي تستمر لمدة ثلاثة أشهر |
يُستخدم الفولاذ المصبوب عالي الجودة ZG230-450 كمادة أساسية لتحقيق أقصى قدر من المتانة. غالبًا ما يكون الفولاذ العادي هشًا للغاية بحيث لا يتحمل الصدمات القوية في بيئة التعدين. تساعد إضافة المنغنيز المعدن على امتصاص الصدمات دون تشقق. كما تساعد إضافة الكروم على مقاومة الحموضة الموجودة في العديد من أنواع مخلفات التعدين. يضمن هذا المزيج الخاص عدم تحطم محور الدوران إذا اصطدمت كرة طحن كبيرة بالبطانة قرب نهايته. ويبقى الفولاذ قويًا حتى في ظروف التعدين الشتوية شديدة البرودة.
تظل النقاوة الكيميائية سرّ متانة القطعة. تسمح بعض المصانع بوجود كميات زائدة من الفوسفور والكبريت في الفولاذ، مما يجعله أشبه بالزجاج. تضمن معايير النقاوة ألا تتجاوز هذه الشوائب 0.025% في كل دفعة، ما يجعل الفولاذ مطاوعًا، حيث ينثني المعدن المطاوع قليلًا بدلًا من أن ينكسر. تخضع كل دفعة منصهرة لاختبارات باستخدام محلل طيفي قبل صبّها في القالب، ما يضمن متانة القطعة لعشرين عامًا. يُعدّ الفولاذ عالي النقاوة الوسيلة الوحيدة لتحمّل الإجهاد المستمر على مدار 24 ساعة. الساحق ودورات الطحن.
تساهم عمليات المحاكاة المتقدمة للصب والمعالجة الحرارية طويلة الأمد في حل مشكلة تشقق الجذور. تُعدّ نقطة التقاء العمود بالشفة المسطحة هي جذر المحور. وتُمثّل هذه المنطقة أعلى مستوى من الإجهاد في آلة الطحن بأكملها. ويبقى التوتر الداخلي محصورًا إذا بردت القطعة المصبوبة بسرعة كبيرة، ما يُؤدي إلى تلفها تدريجيًا. وتظهر الشقوق بعد عامين من الاستخدام. يقوم برنامج ثلاثي الأبعاد برسم خريطة للحرارة أثناء تبريد المعدن، مما يُساعد في تحديد مواقع قنوات التغذية التي تُدخل المعدن الساخن إلى الفجوات أثناء انكماش القطعة.
تُعدّ عملية التلدين أهم خطوة لتخفيف الإجهاد. يُوضع المسبوك النهائي في فرن ضخم لأكثر من 20 ساعة، حيث يُسخّن إلى 900 درجة مئوية، ثم يُبرّد ببطء شديد. تُزيل هذه العملية آثار إجهاد المسبوك. إذا أغفل المصنع هذه الخطوة، فقد يتحوّل محور الدوران إلى شكل بيضاوي لاحقًا. محور الدوران غير الدائري تمامًا سيُسخّن المحامل في كل دورة. تُصبح الهياكل المعدنية متجانسة ومستقرة بهذه الطريقة، مما يمنع حوادث التصدّع والتحطّم التي تُصيب المنتجات الرخيصة. قطع غيار مطحنة الكرات.

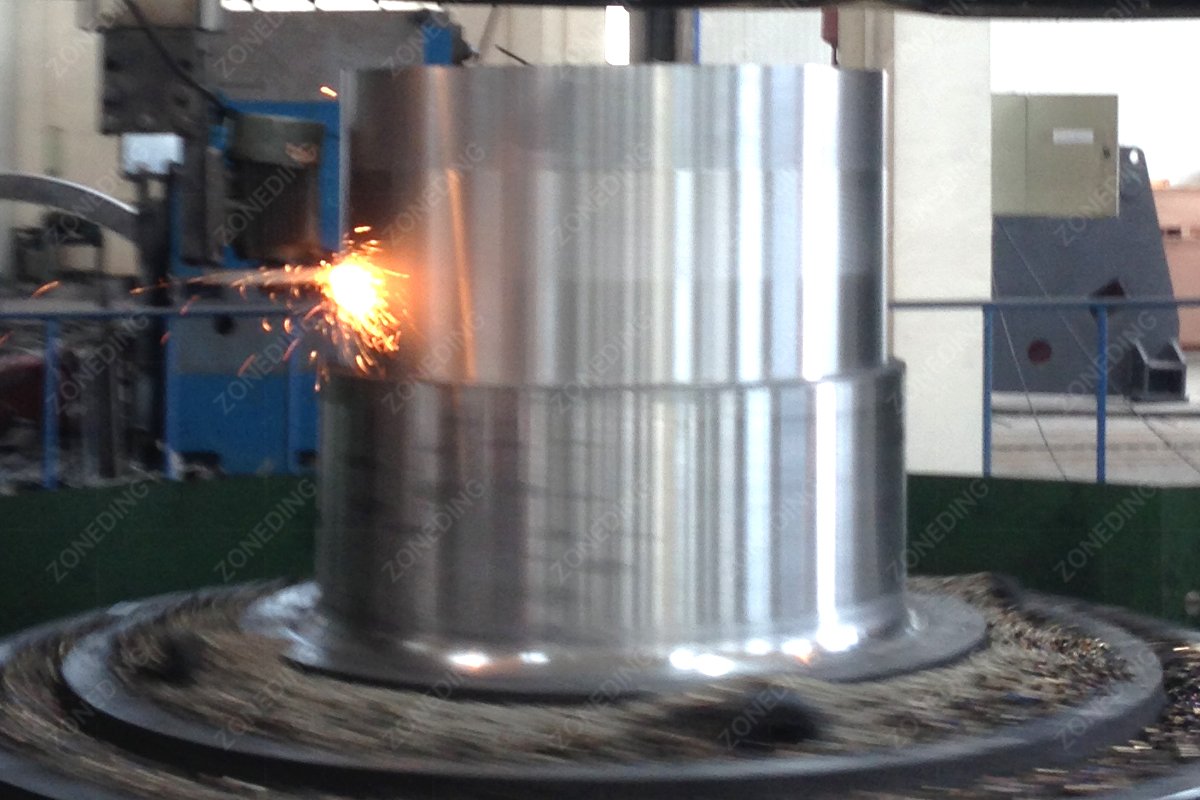

تقوم مخارط CNC العمودية بطول 8 أمتار بتصنيع المحور والشفة في عملية إعداد واحدة. الدقة هي الفرق بين آلة طحن تعمل لسنوات وأخرى تتعطل في غضون أسابيع. ستتذبذب آلة الطحن إذا انحرف محور الدوران ولو بمقدار 0.1 مم عن مركز الحافة. هذا التذبذب يُتلف التروس، كما أنه يُسبب ارتفاع درجة حرارة المحامل. تضمن عملية التشغيل الآلي لجميع الأجزاء في آنٍ واحد محورية مثالية، مما يعني أن مركز المحور ومركز آلة الطحن يقعان على خط واحد.
يتطلب سطح مقعد المحمل عناية خاصة. فالسطح المصقول كالمرآة ليس الخيار الأمثل دائمًا، بل من الضروري الحصول على خشونة محددة جدًا (Ra من 1.6 إلى 0.8). يساعد هذا النسيج الدقيق زيت التشحيم على الصعود إلى محور الدوران أثناء بدء التشغيل. قد ينزلق الزيت إذا كان السطح أملسًا جدًا، بينما تتسبب الأسطح الخشنة في تآكل معدن المحمل كما لو كانت ورق صنفرة. يحقق الطحن الدقيق هذا التوازن المثالي، مما يُنشئ طبقة زيت مستقرة تحمل وزن المطحنة، فتطفو المطحنة على طبقة رقيقة من الزيت، مما يمنع الاحتكاك المباشر بين المعدنين. مصنع معالجة ركاز الحديد من أضرار المحامل المكلفة.
| مقاسات | التسامح الدقة | لماذا يهم |
|---|---|---|
| استدارة | <0.05 ملم | يمنع اهتزاز المحمل وحرارته |
| استواء الحافة | <0.10 ملم | يضمن إحكامًا مثاليًا ضد تسرب المواد السائلة |
| الانتهاء من السطح | را 1.6 ميكرون | يحافظ على طبقة الزيت لفترة أطول |
| تباعد فتحات البراغي | +/- 0.20 ملم | يجعل التثبيت سريعًا وسهلاً |
يجب أن يجتاز كل محور دوران عمليات الفحص بالموجات فوق الصوتية والجسيمات المغناطيسية والفحص البُعدي. يُزيل الاختبار التخمين بشأن جودة المعدن في الداخل. يستخدم اختبار الموجات فوق الصوتية (UT) الموجات الصوتية لفحص الفولاذ بعمق، حيث يكشف عن ثقوب هوائية دقيقة أو شوائب رملية لا تُرى بالعين المجردة. وتؤدي العيوب في المناطق الحرجة إلى رفض القطعة. أما اختبار الجسيمات المغناطيسية (MT) فيكشف عن الشقوق السطحية، وهي خطوط دقيقة تتطور إلى كسور كبيرة تحت الأحمال الثقيلة.
يُعد اختبار الاستدارة باستخدام مقاييس عالية الدقة إلزاميًا. ويتم رفض أي محور دوران بيضاوي الشكل فورًا. وتشير أفضل الممارسات إلى ضرورة إجراء كل منجم لاختبار الموجات فوق الصوتية على محاور الدوران الخاصة به كل عامين. يساعد هذا في اكتشاف المشاكل قبل تفاقمها. ويُرفق مع كل شحنة من مُصنِّع محاور الدوران تقرير جودة شامل، يتضمن التقرير الكيميائي ومخطط المعالجة الحرارية. إن معرفة تاريخ القطعة يمنح راحة البال ويضمن... مصنع معالجة النحاس يستمر التشغيل دون مفاجآت.
السؤال الأول: هل يمكن إصلاح محور الدوران غير المستدير؟
إذا أصبح محور الدوران بيضاوي الشكل، فغالباً ما يمكن إعادة تشكيله إلى شكله الدائري عن طريق الصقل الموضعي. مع ذلك، يُقلل هذا من قطره. يجب أن يكون المعدن المتبقي سميكاً بما يكفي لتحمل الحمل. في حال كان المعدن رقيقاً جداً، يصبح الاستبدال ضرورياً.
السؤال الثاني: لماذا تستمر مسامير المحور في الانكسار؟
يحدث هذا عادةً بسبب عدم استواء أسطح الشفة. كما يحدث أيضًا إذا لم يتم ربط البراغي بالتساوي. تتسبب فجوة صغيرة في انحناء آلة التفريز مع كل دورة، مما يؤدي إلى كسر البراغي. تمنع الشفة المستوية تمامًا حدوث ذلك.
السؤال الثالث: ما هي مدة بقاء محور التوجيه الخاص بمنطقة التوزيع؟
مع التشحيم والمحاذاة المناسبين، صُممت هذه المحاور لتدوم لأكثر من 20 عامًا. يكمن السر في الحفاظ على نظافة الزيت، ويجب منع تسرب الزيت إلى المحمل.
السؤال الرابع: ما هو السبب الأكثر شيوعاً للفشل المفاجئ؟
السبب الأكثر شيوعًا هو تعطل زيت الرفع. يحتك المعدن بالمحمل إذا لم ترفع مضخة الضغط العالي المحور قبل أن يبدأ بالدوران، مما يُسبب خدوشًا عميقة في ثوانٍ.
السؤال الخامس: كيف يتم الكشف عن الشقوق الداخلية؟
الشقوق الداخلية غير مرئية للعين المجردة، والفحص بالموجات فوق الصوتية هو الطريقة الوحيدة للكشف عنها. يوصي الخبراء بهذا الفحص عند كل عملية استبدال رئيسية للبطانة الداخلية. إنه استثمار بسيط لتجنب كارثة كبيرة.
شركة ZONEDING هي شركة تصنيع محترفة لـ آلات مطحنة الكرات وقطع غيار عالية الجودة لطاحونات الكرات. منذ عام ٢٠٠٤، نقدم حلولاً مباشرة من المصنع لشركات التعدين العالمية. يضمن فريق من ١٥ مهندساً أن كل قطعة مصبوبة تلبي معايير السلامة الدولية. تم تصدير المعدات إلى أكثر من ١٢٠ دولة. تشمل خدماتنا المتكاملة كل شيء من التصميم إلى التركيب. هدفنا هو توفير قطع غيار فائقة المتانة بأسعار تنافسية.
اتصل بقسم تقسيم المناطق اتصل اليوم للحصول على عرض سعر لمحور دوران مخصص لطاحونة كروية.
