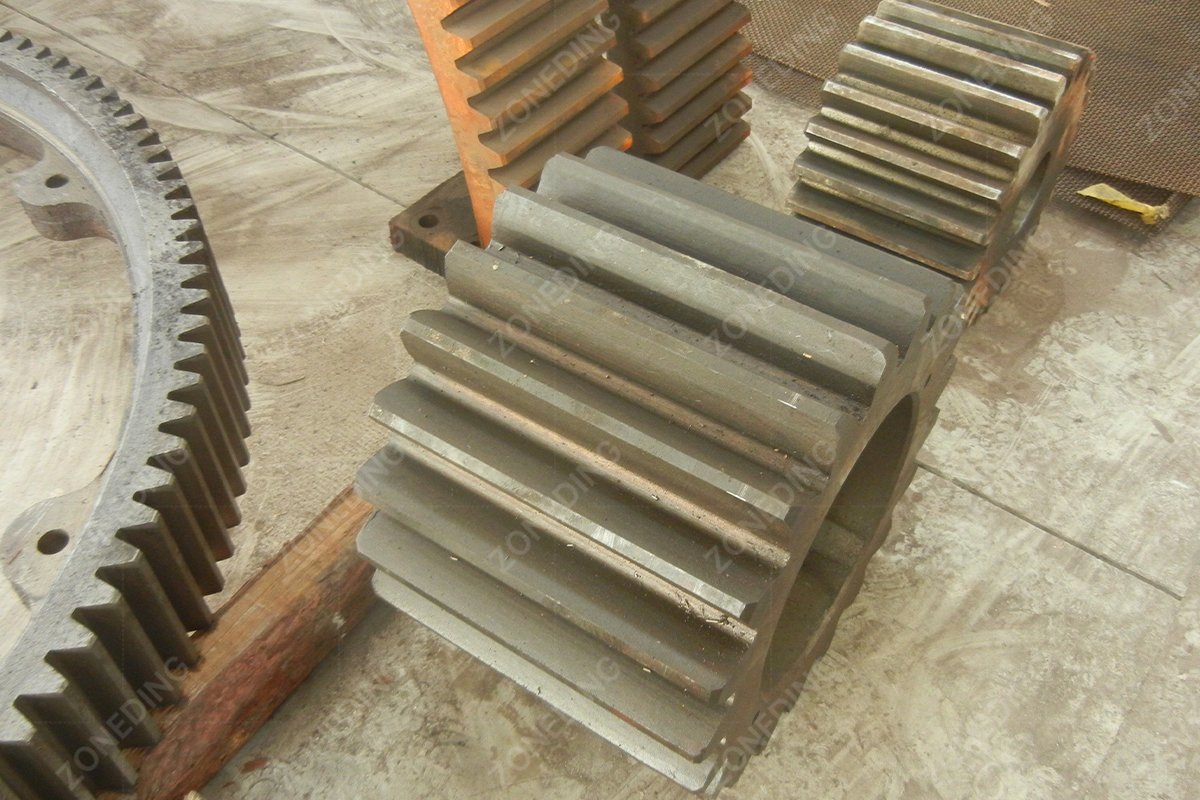

A ترس طاحونة كروية يُعدّ الترس الصغير (الترس المدبب) المحرك عالي السرعة في نظام نقل الحركة لطاحونة الطحن. يتعشّق هذا الترس الصغير مباشرةً مع الترس المحيطي الكبير لتدوير غلاف الطاحونة الثقيل. ولأن الترس الصغير أصغر بكثير من الترس المحيطي، فإنه يدور مرات أكثر بكثير في الدقيقة. هذا التردد العالي للتلامس يعني أن الترس الصغير يتعرض لتآكل وإجهاد شديدين كل ساعة. يعتمد استقرار النظام بأكمله على دقة وقوة هذا المكون. يمنع اختيار المادة المناسبة والمعالجة الحرارية الصحيحة حدوث كسر مفاجئ في الأسنان. يضمن الأداء الموثوق للترس الصغير استمرار تشغيل خط معالجة المعادن دون توقفات مكلفة. يسمح التخصيص المناسب باستبدال الأجزاء في كل من المعدات الحديثة والقديمة.
آخر تحديث: يونيو 2026 | الوقت المقدر للقراءة: 16 دقيقة

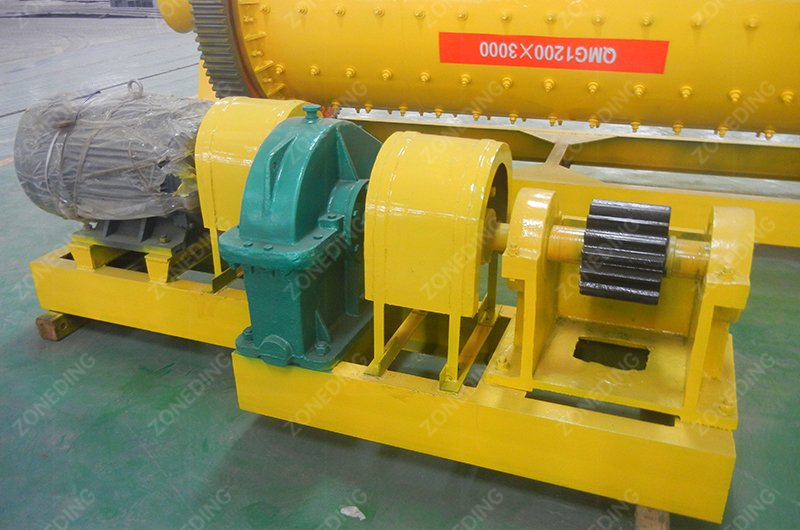

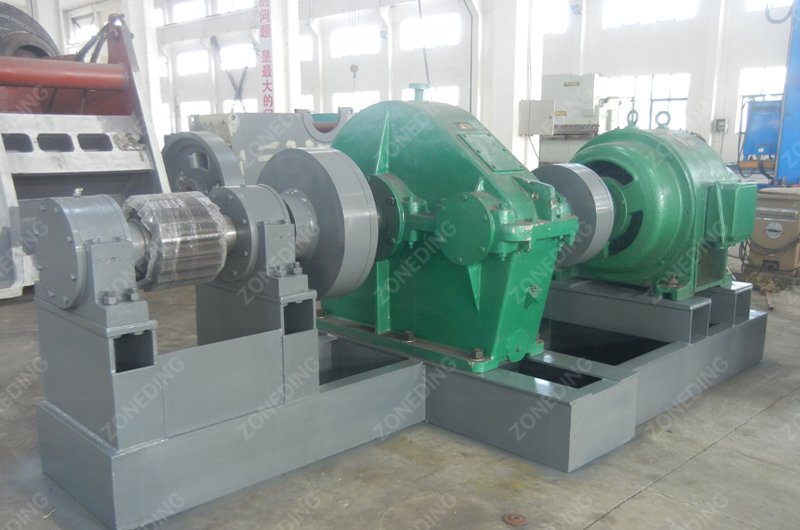

يعمل ترس طاحونة الكرات كجسر بين محرك القيادة وغلاف الطاحونة الدوار. تبدأ سلسلة نقل الحركة عادةً بمحرك متصل بمخفض سرعة. يتصل عمود خرج مخفض السرعة بـ ترس رمحمع دوران الترس الصغير، تدفع أسنانه أسنان الترس المحيطي المثبت على المطحنة. هذه القوة الميكانيكية تُدير الأسطوانة بأكملها، والتي قد يصل وزنها إلى مئات الأطنان. تتراوح معامل معظم التروس الصغيرة المستخدمة في المطاحن الصناعية بين M20 وM50، ويتراوح عدد أسنانها عادةً بين 17 و31 سنًا. تسمح هذه النسبة للمحرك بتوفير عزم دوران كافٍ لرفع حمولة ثقيلة من خام الحديد وكرات الصلب الموجودة داخل المطحنة.
المواصفات الخاصة بـ ترس طاحونة كروية يجب مراعاة أحمال عزم الدوران العالية عند بدء التشغيل. عندما تكون المطحنة ممتلئة، تكون المقاومة الأولية هائلة. يجب أن تكون أسنان الترس الصغير قوية بما يكفي لتحمل "عزم الدوران الابتدائي" هذا دون انحناء. تعتمد كفاءة النقل على "زاوية الضغط"، والتي عادةً ما تكون 20 درجة في التصاميم القياسية. يُعد المحاذاة الدقيقة بين الترس الصغير والترس المحيطي أمرًا بالغ الأهمية. إذا لم يكن الترسان متوازيين تمامًا، فإن الحمل يتركز على جانب واحد من الأسنان. هذا هو السبب الرئيسي للفشل، مما يؤدي إلى تشقق الأسنان واهتزاز شديد. يضمن الترس الصغير المصمم جيدًا نقلًا سلسًا للطاقة في مصنع معالجة النحاس.
| معامل | نطاق نموذجي | أهمية |
|---|---|---|
| الوحدة (م) | ٢٠٢٤/٢٠٢٣ | يحدد حجم السن وقوته |
| عدد الاسنان | ٢٠٢٤/٢٠٢٣ | يحدد نسبة سرعة النقل |
| زاوية الضغط | 20 درجة - 25 درجة | يؤثر على تلامس الأسنان والضوضاء |
| عرض الوجه | 300mm - 800mm | يوزع الحمل على التروس |
يوفر الفولاذ السبائكي 42CrMo قوة أعلى وقابلية أفضل للتصلب لتروس المطاحن واسعة النطاق. تحتوي هذه المادة على الكروم والموليبدينوم، مما يزيد من عمق المعالجة الحرارية. بالنسبة للمطاحن التي يزيد قطرها عن 3 أمتار، يُعدّ فولاذ 42CrMo الخيار القياسي. فهو يحافظ على صلابة ممتازة حتى بعد تصلبه إلى مستوى عالٍ. هذا المزيج من الصلابة والمتانة ضروري لـ ترس تروس مزورتُعدّ عملية التشكيل بالحدادة أفضل من عملية الصب لأنها تضغط حبيبات المعدن، مما يُزيل الفقاعات الداخلية ونقاط الضعف. وبالتالي، فإن القطعة المشكلة بالحدادة تُقاوم تشققات الإجهاد بشكل أفضل بكثير من القطعة المصبوبة تحت الضغط المستمر الناتج عن عمليات التعدين.
يعتبر 35CrMo خيارًا أكثر اقتصادية وغالبًا ما يستخدم في المطاحن الصغيرة أو الأحمال الخفيفة. يتميز هذا السبيكة بمقاومة جيدة للإجهاد وسهولة أكبر في التشغيل مقارنةً بسبيكة 42CrMo. مع ذلك، فإن قوته القصوى أقل. عند استخدامها في مطحنة ضخمة، قد تتعرض أسنان ترس 35CrMo للتنقر أو التشوه السطحي بشكل أسرع. يعتمد اختيار أحد هذين السبيكتين على الحمل المحسوب. إثراء خام الحديد تضمن عملية التصنيع استخدام فولاذ سبيكي عالي النقاء، مما يمنع تلف الترس الصغير قبل الأوان. يجب التحكم بدقة في التركيب الكيميائي لمنع الشوائب مثل الكبريت والفوسفور من جعل المعدن هشًا.
| الممتلكات | 42CrMo (مطروق) | 35CrMo (مطروق) | فائدة للمستخدم |
|---|---|---|---|
| قوة الشد | 1080 ميغاباسكال | 980 ميغاباسكال | يتحمل ذروات عزم دوران أعلى |
| قوة الغلة | 930 ميغاباسكال | 835 ميغاباسكال | يقاوم انحناء الأسنان الدائم |
| التصلب | أسعار | الخير | حماية أعمق للمعدات |
| التكلفة | أكثر | معتدل | عائد استثمار أفضل للعمليات الكبيرة |
يجب أن تكون صلابة الترس الصغير أعلى لأنه يتعرض لدورات إجهاد أكثر بكثير من الترس المحيطي. في آلة الطحن النموذجية، يدور الترس الصغير حوالي 10 إلى 15 مرة لكل دورة كاملة للترس المحيطي الكبير. هذا يعني أن كل سن من أسنان الترس الصغير يلامس الترس المقابل له 10 مرات أكثر. إذا كان للترسين نفس الصلابة، فسيتآكل الترس الصغير بسرعة كبيرة. توصي معايير الصناعة بأن... صلابة الترس الصغير ينبغي أن تكون صلابة الترس المحيطي أعلى بمقدار 30 إلى 50 وحدة برينل. هذا الفارق في الصلابة يُوازن معدل تآكل المكونين، ويضمن وصولهما إلى دورات الصيانة في الوقت نفسه.
تُعد حماية ترس الحزام سببًا بالغ الأهمية آخر لهذه الاستراتيجية التي تعتمد على الصلابة. فترس الحزام ضخم ومكلف، ويصعب استبداله للغاية. وقد يستغرق استبداله أسابيع، مما يؤدي إلى توقف تام للعمليات. مصنع معالجة الذهب. ترس طاحونة كروية أصغر حجمًا وأسهل استبدالًا. بجعل الترس الصغير أكثر صلابة ومتانة، يقل خطر انتقال المعدن من الترس الصغير إلى الترس الكبير. إذا كان الترس الصغير لينًا جدًا، فسوف يلتصق المعدن بالترس الكبير، مما يُفسد شكل أسنان كليهما. الحفاظ على نسبة الصلابة الصحيحة هو أرخص طريقة لحماية أغلى جزء في نظام نقل الحركة.
| مكون | الصلابة النموذجية (HB) | طريقة المعالجة الحرارية |
|---|---|---|
| جير محيط كبير | 220 - 260 هكتار | التطبيع والتلطيف |
| الترس الصغير | 260 - 310 هكتار | التبريد والتلطيف |
| سطح سن الترس | 45-55HRC | تصلب التعريفي |
توفر عملية التبريد والتطبيع (Q&T) الصلابة اللازمة لقلب عمود الترس. تتضمن هذه العملية تسخين الفولاذ إلى درجة حرارة عالية ثم تبريده بسرعة في الزيت أو الماء، مما يُنشئ بنية داخلية قوية. بعد ذلك، يُعاد تسخين المعدن (يُقسّى) لإزالة الهشاشة. بدون عملية التبريد والتسخين، ترس رمح سيكون إما ليناً جداً بحيث لا يتحمل عزم الدوران أو هشاً جداً بحيث لا يتحمل الاهتزازات. تضمن هذه المعالجة إمكانية التواء العمود قليلاً تحت الحمل دون أن ينكسر. وهي أساس ترس يدوم طويلاً.
يؤدي التصليد السطحي بالحث إلى تكوين طبقة مقاومة للتآكل على أسنان التروس. تستخدم هذه العملية ملفًا كهربائيًا لتسخين الطبقة الخارجية للأسنان فقط، بينما يبقى اللب لينًا ومتينًا نسبيًا. يُعدّ تصميم "الجلد الصلب والقلب المتين" سرّ التروس عالية الأداء. يمنع السطح الصلب "التنقر"، حيث تتساقط قطع صغيرة من المعدن نتيجة الضغط. في الوقت نفسه، يمنع اللب المتين الأسنان من الانكسار عند دخول قطعة من الصخور الصلبة أو مسمار عن طريق الخطأ إلى واقي الترس. ترس بديل لطاحونة الطحن، هذا العلاج ذو الطبقتين هو أفضل طريقة لإطالة عمر المنجم عالي الإنتاج.
تعمل عملية طحن التروس الدقيقة على تحسين جودة السطح إلى مستوى ISO 6 أو 7 من أجل تشغيل أكثر سلاسة. تُصنع معظم التروس القياسية بتقنية "التفريز"، مما يترك آثارًا دقيقة للأدوات على سطحها. تُسبب هذه النتوءات الدقيقة احتكاكًا وضوضاءً عند تلامس التروس. أما عملية التجليخ فتستخدم حجرًا عالي السرعة لتلميع الأسنان حتى تصبح لامعة كالمرآة، مما يُزيل أي تشوه ناتج عن عملية المعالجة الحرارية. ترس طاحونة كروية يعمل بهدوء أكبر بكثير. في مصانع المعالجة، عادةً ما تعني الضوضاء العالية هدر الطاقة على شكل اهتزازات. ويساهم تقليل هذه الاهتزازات في حماية المحامل والمخفض من التلف.
كما أن تحسين عملية التعشيق من خلال الطحن يحسن "منطقة التلامس" بين التروس. في النظام المثالي، يجب أن يتحمل كامل عرض السن الحمل. إذا كان الترس مشوهًا قليلًا، فقد لا يصل الحمل إلا إلى 30% من سطح السن، مما يؤدي إلى ضغط شديد وتلف سريع. يضمن الطحن الدقيق أن يكون ما لا يقل عن 70% إلى 90% من عرض السن ملامسًا للسن، مما يقلل الضغط على المعدن ويسمح للمادة المزلقة بالعمل بكفاءة أكبر. بالنسبة للمطاحن الحديثة عالية السرعة، لم يعد الطحن الدقيق خيارًا، بل ضرورة لضمان الموثوقية.
| الميزات | تروس أرضية | تروس مسننة | نتيجة |
|---|---|---|---|
| فئة الدقة | ISO 6 - 7 | ISO 9 - 10 | اهتزاز وحرارة أقل |
| خشونة السطح | < 0.8 را | > 3.2 رع | احتفاظ أفضل بطبقة الزيت |
| الملف الأسنان | الالتفاف المثالي | Standard | مستويات ضوضاء أقل |
| خدمة الحياة | أطول بنسبة 50% | Standard | عدد أقل من قطع الغيار المطلوبة |
تتيح عملية رسم الخرائط ثلاثية الأبعاد في الموقع إنتاج تروس مخصصة لأي علامة تجارية للمطاحن. تستخدم العديد من المناجم مطاحن قديمة من علامات تجارية مثل ميتسو، وأوتوتيك، وإف إل سميث. قد يكون الحصول على قطع الغيار من الشركة المصنعة الأصلية بطيئًا ومكلفًا للغاية. تبدأ عملية التخصيص بقياس الترس الموجود. يستخدم المهندسون أدوات دقيقة لتحديد "المعامل" و"زاوية الضغط" و"عدد الأسنان". إذا كان الترس القديم متآكلًا بشدة، يمكن للماسحات الضوئية الليزرية ثلاثية الأبعاد إعادة بناء شكل السن الأصلي. هذا يضمن جودة الترس الجديد. ترس بديل لطاحونة الطحن يتناسب تمامًا مع معدات قياس محيط الخصر القديمة.
يشمل التخصيص أيضًا ترقية المواد أو التصميم لحل مشاكل محددة في الموقع. إذا كان الموقع يعاني من تكسر متكرر في الأسنان، فيمكن تصميم الترس الجديد باستخدام فولاذ 42CrMo بدلاً من 35CrMo. وإذا تم نقل المطحنة إلى أساس جديد، فإن ترس رمح يمكن زيادة طولها قليلاً لمراعاة التصميم الجديد. يقدم المصنعون المحترفون مجموعة كاملة من الرسومات للموافقة عليها قبل قطع الفولاذ، مما يزيل خطر عدم ملاءمة أي جزء أثناء فترة التوقف. تتيح الحلول المصممة خصيصًا للمناجم تشغيل آلاتها القديمة وفقًا لمعايير الأداء الحديثة.
يُعد اختبار الموجات فوق الصوتية (UT) الطريقة الأساسية لاكتشاف العيوب الداخلية في الفولاذ المطروق. يستخدم هذا الاختبار الموجات الصوتية "للرؤية" داخل المعدن. إذا كان هناك شق صغير أو فقاعة هواء عميقة في ترس رمحسيكتشف جهاز الفحص بالموجات فوق الصوتية هذا العيب. وهذا أمر بالغ الأهمية لأن أي عيب داخلي سيتطور في النهاية إلى صدع كبير تحت الضغط. يجب أن يكون أي ترس صغير لطاحونة كبيرة حاصلاً على شهادة فحص بالموجات فوق الصوتية من المستوى الثاني. يضمن هذا أن الهيكل المعدني متين وآمن للاستخدام في بيئة ذات عزم دوران عالٍ.
يكشف اختبار الجسيمات المغناطيسية (MT) عن الشقوق الصغيرة على سطح الأسنان. بعد معالجة التروس حراريًا، قد تظهر عليها أحيانًا شقوق ناتجة عن الاحتكاك أو التبريد السريع، وهي شقوق دقيقة جدًا لا تُرى بالعين المجردة. خلال اختبار الصلابة المغناطيسية، يُرش مسحوق مغناطيسي على الترس، ويتجمع هذا المسحوق عند أي شق، مما يجعله مرئيًا تحت ضوء خاص. يضمن هذا الاختبار سلامة كل سن قبل مغادرته المصنع. كما يُجرى اختبار الصلابة في نقاط متعددة للتأكد من وصول المعالجة الحرارية إلى المستويات المطلوبة. تمنع هذه الاختبارات وصول أي ترس رديء الجودة إلى موقع المنجم.
السؤال الأول: هل يمكنني استخدام ترس صغير جديد مع ترس محيطي قديم جدًا؟
نعم، ولكن يجب تشغيل الترس الصغير الجديد بعناية. الترس المحيطي القديم متآكل. استخدام مادة تشحيم خاصة لتشغيل الترسين خلال أول 500 ساعة يساعدهما على التكيف مع بعضهما دون التسبب في أي ضرر.
السؤال الثاني: لماذا يصدر ترس العجلة صوتاً عالياً يشبه الصراخ؟
يحدث هذا عادةً بسبب عدم ضبط "الخلوص" بشكل صحيح (أسنان التروس مشدودة أكثر من اللازم) أو نقص التشحيم الكافي. إذا كان الصوت جديدًا، فقد يشير أيضًا إلى أن الترس قد انحرف عن محاذاته.
السؤال الثالث: ما هو العمر الافتراضي لترس صغير مصنوع من سبيكة 42CrMo المطروقة؟
في مطحنة تتم صيانتها جيداً مع تزييت نظيف، من المفترض أن يدوم الترس الصغير عالي الجودة من 5 إلى 8 سنوات. وقد عُرف عن بعضها أنها تدوم لأكثر من 10 سنوات في التطبيقات الخفيفة.
السؤال الرابع: ما هي فائدة تصميم الترس "المنقسم"؟
تُعدّ التروس المشقوقة نادرة، ولكنها تُستخدم لاستبدالها بسرعة كبيرة دون الحاجة إلى إزالة العمود بأكمله. مع ذلك، فإن التروس المصنّعة من قطعة واحدة أقوى بكثير، وهي الخيار المُفضّل في معظم تطبيقات التعدين.
السؤال الخامس: كيف أعرف ما إذا كانت أسنان التروس "تتآكل"؟
تظهر الحفر على شكل ثقوب صغيرة أو "آثار حفر" على سطح الأسنان. إذا غطت أكثر من 10-15% من السطح، فإن الترس يقترب من نهاية عمره الافتراضي ويجب مراقبته عن كثب.
ZONEDING هي شركة رائدة في تصنيع آلات مطحنة الكرات ومكونات نقل الحركة شديدة التحمل. تقدم الشركة مجموعة كاملة من الخدمات، بما في ذلك رسم الخرائط ثلاثية الأبعاد، والتشكيل حسب الطلب، وطحن التروس بدقة عالية. صُممت منتجات ZONEDING لتحمل أقسى الظروف في مناجم الذهب والنحاس والحديد حول العالم. بفضل خبرة تزيد عن 20 عامًا، يضمن فريق الهندسة أن كل منتج من منتجات ZONEDING يتميز بجودة عالية. ترس رمح وتتوافق المعدات مع معايير الجودة الدولية الصارمة. تقدم ZONEDING أسعارًا مباشرة من المصنع وشحنًا عالميًا إلى أكثر من 120 دولة.
