تُعدّ تروس محيط مطحنة الكرات محور الطاقة الرئيسي لعمليات الطحن الثقيلة. ينقل هذا المكون الضخم عزم الدوران من المحرك إلى الغلاف الدوار. وتُعدّ الموثوقية العالية ضرورية لأن أي عطل في التروس يُوقف خط معالجة المعادن بأكمله. وتعتبر معظم شركات التعدين تروس المحيط أغلى قطع الغيار. وقد يؤدي تعطل الترس إلى خسائر في الإنتاج لعدة أشهر وتكاليف إصلاح باهظة. تستخدم شركة ZONEDING تقنيات متقدمة في علم المعادن لمنع تكسر الأسنان وتآكل السطح. وتضمن الهندسة الدقيقة تعشيق الأسنان بشكل مثالي مع الترس الصغير. يُعدّ اختيار ترس عالي الجودة أفضل طريقة لضمان استثمار ناجح في قطاع التعدين. تشرح هذه المقالة كيف تُسهم خطوات التصنيع المحددة في ضمان عمر خدمة يصل إلى عشرين عامًا.
آخر تحديث: يونيو 2026 | الوقت المقدر للقراءة: 16 دقيقة

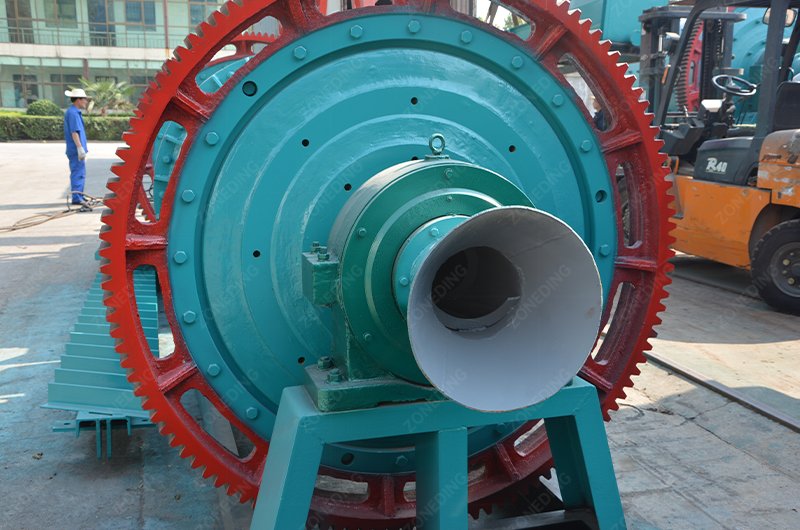

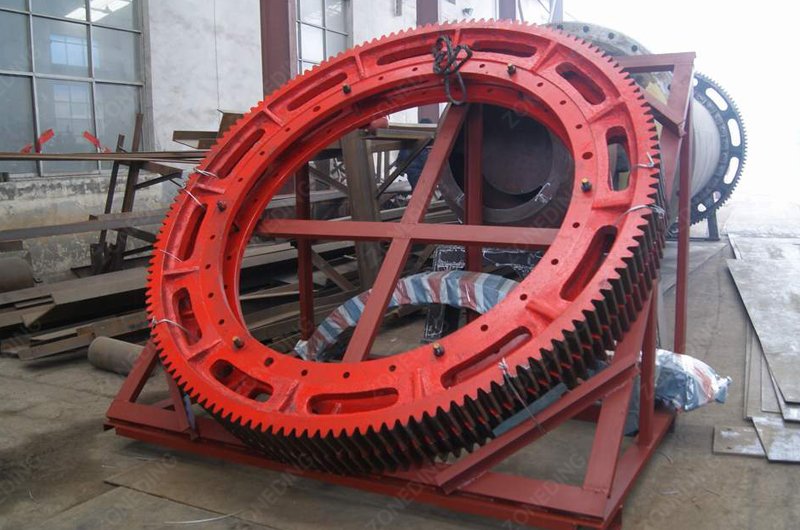

ترس محيط مطحنة الكرات هو ترس حلقي كبير يعمل كمحرك نهائي لأسطوانة الطحن. يحيط هذا الجزء عادةً بالجزء الخارجي من هيكل المطحنة. تنتقل الطاقة من المحرك عبر علبة التروس وترس صغير. ثم يدير الترس الصغير الترس المحيطي الضخم. يجب أن يتحمل هذا الجزء ضغطًا يصل إلى مئات الأطنان كل ثانية. كما يجب أن يقاوم الترس الاهتزازات الناتجة عن سقوط الخام وكرات الطحن. إذا تعطلت أسنان الترس، تتحول المطحنة إلى كومة من المعدن عديم الفائدة، مما يؤدي إلى توقف جميع عمليات الطحن. إثراء خام الحديد المهام فوراً.
تعتمد كفاءة الطاقة بشكل كبير على دقة أسنان التروس. فالتروس رديئة الصنع تُولّد احتكاكًا وحرارة بدلًا من الدوران، مما يُهدر الكهرباء ويُتلف زيت التشحيم. تضمن التروس عالية الدقة توزيع الحمل على كامل عرض السن، مما يمنع "التحميل النقطي" حيث يتشقق المعدن تحت الضغط. كما يحمي الترس المحيطي المستقر المحرك وعلبة التروس من أحمال الصدمات. ويحافظ التشغيل السليم على هدوء وسلاسة نظام القيادة. فالتروس التي تتم صيانتها جيدًا هي أساس الربحية. مصنع معالجة ركاز الذهب.
| الميزات | الفائدة الفنية | التأثير على المنجم |
|---|---|---|
| وحدة الأسنان الكبيرة | قدرة عزم دوران عالية | يتحمل أحمال بدء التشغيل الثقيلة بسهولة |
| تصميم الوصلة المنفصلة | سهولة النقل إلى الموقع | يقلل من تكاليف الرافعة والشحن |
| تباعد دقيق بين الأسنان | مستويات اهتزاز أقل | يمنع تلف علبة التروس والمحرك |
| صلابة عالية | تآكل بطيء | يطيل عمر القطعة من 10 إلى 15 سنة |
توفر سبائك الصلب ZG42CrMo و ZG45 أفضل توازن بين الصلابة والمتانة. غالبًا ما يكون الفولاذ المصبوب القياسي لينًا جدًا بالنسبة لأعمال التعدين الشاقة. لذا، يُضاف الكروم والموليبدينوم إلى المعدن السائل لزيادة صلابته. تضمن هذه العناصر عدم تشوه أسنان التروس تحت ضغط الترس الصغير. كما يجب أن يتمتع الفولاذ بمرونة كافية لتحمل الانحشار المفاجئ. فإذا علقت صخرة كبيرة، سينكسر الترس الهش. يسمح الفولاذ السبائكي عالي الجودة للترس بتحمل هذه الظروف دون أن يتعطل تمامًا.
تُعدّ مستويات النقاء في عملية الصب سرّ متانة المعدن على المدى الطويل. فالشوائب مثل الكبريت والفوسفور تُضعف الفولاذ وتجعله عرضةً للتشقق. تحافظ عملية التوزيع المكاني على هذه الشوائب دون مستوى 0.025% في كل دفعة. يتطلب هذا المستوى من النقاء استخدام خردة معدنية عالية الجودة وعمليات تكرير متطورة. تُستخدم عملية إزالة الغازات بالتفريغ لإزالة فقاعات الهواء الخفية من الفولاذ المنصهر، مما يمنع حدوث ثقوب داخلية قد تتسبب في كسر السن لاحقًا. كما يتطلب الأمر بنية داخلية صلبة لضمان متانة المعدن على مدار 24 ساعة. معدات التكسير ودورات الطحن.

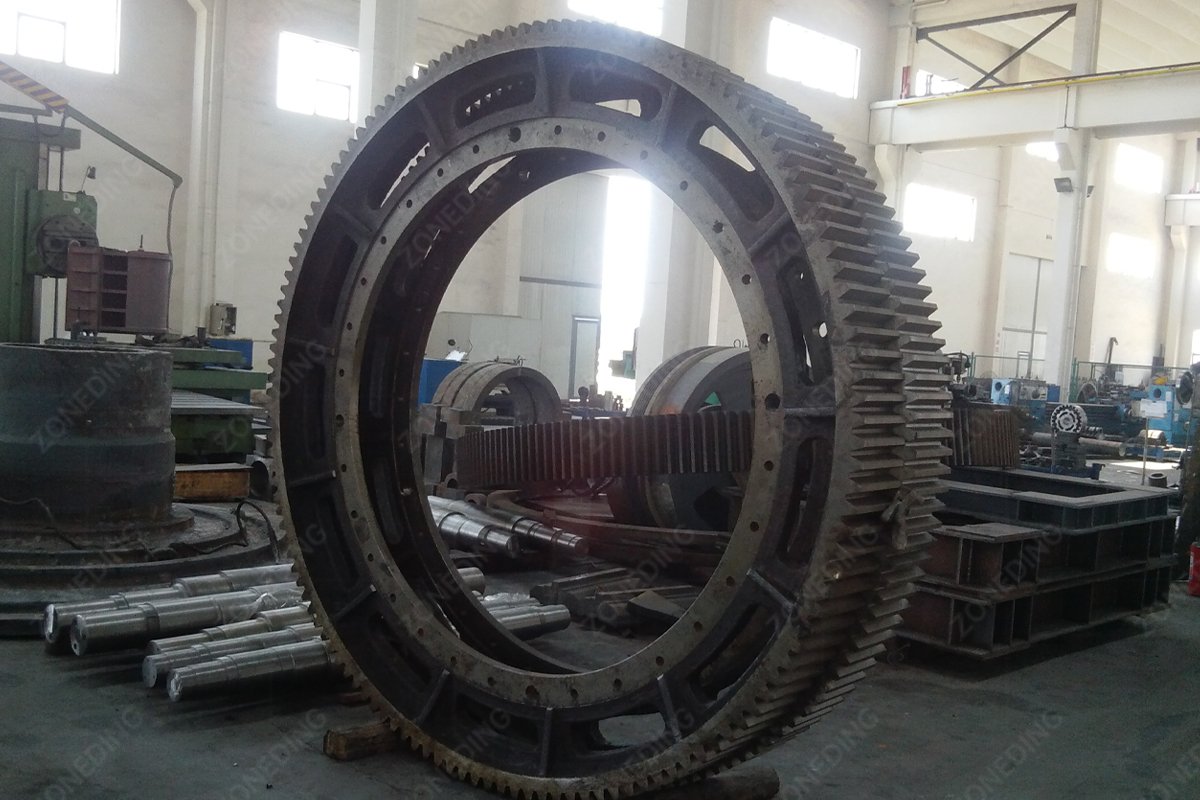

تُنتج آلات تشكيل التروس العمودية CNC بطول 8 أمتار الدقة المطلوبة للسرعات العالية. تُقاس دقة التروس المحيطية بمدى قرب كل سن من موضعه المثالي. فإذا انحرف سن واحد عن موضعه بمقدار 0.1 مم، فإنه يُحدث اهتزازًا قويًا عند احتكاكه بالترس الصغير. هذا الاهتزاز يُتلف المحامل ويُصدر ضجيجًا عاليًا من الآلة. تستخدم آلات التحكم الرقمي الحاسوبي (CNC) برامج حاسوبية للتحكم في أدوات القطع بدقة متناهية، مما يضمن تطابق شكل كل سن وخطوة أسنانه تمامًا. يدور الترس المثالي بصمت تام تقريبًا.

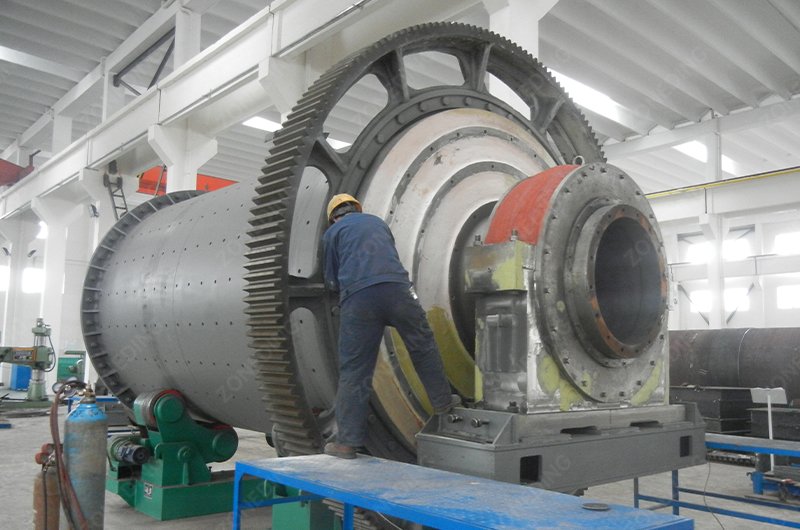

تُعدّ منطقة التقاء نصفي الترس أصعب منطقة في عملية التصنيع. فإذا لم تكن الوصلة مثالية، ستؤدي الفجوة إلى خلل في نقل الحركة. تقوم شركة ZONEDING بتصنيع نصفي الترس وهما مثبتان معًا. تضمن هذه العملية، المعروفة باسم "التصنيع التجميعي"، أن يكون الترس دائريًا تمامًا. بعد التصنيع، يُفحص الترس باستخدام أدوات قياس ليزرية للتأكد من أن الانحراف المحوري ضمن الحدود المسموح بها بدقة. يُعدّ التصنيع الدقيق الطريقة الوحيدة لضمان ذلك. آلات مطحنة الكرات تشغيل بأقصى كفاءة.
| مقاسات | مستوى التحمل | التأثير على التشغيل |
|---|---|---|
| خطأ في الملعب | <0.04 ملم | يوقف اهتزاز الأسنان والضوضاء |
| شعاعي نفاذ | <0.12 ملم | يضمن بقاء الترس في المنتصف |
| سطح السن | را 1.6 ميكرون | يحسن طبقة الزيت ويقلل من التآكل |
| توازي الحواف | <0.08 ملم | يمنع الترس من "التذبذب" |
إن الجمع بين التبريد السريع والتطبيع والتصليد السطحي يوقف الشقوق قبل أن تبدأ. يجب أن يكون قلب الترس متيناً كزنبرك، وسطحه صلباً كالألماس. تتضمن عملية التبريد القياسية تسخين الترس بالكامل ثم تبريده بسرعة في الزيت، مما يجعل المعدن شديد الصلابة ولكنه قد يكون هشاً أحياناً. بعد ذلك، تُستخدم عملية التلدين لإعادة تسخين الترس إلى درجة حرارة أقل، مما يزيل الإجهاد الداخلي ويزيد من صلابة الفولاذ. تمنع هذه العملية المكونة من خطوتين الترس من الاعوجاج أو الكسر لاحقاً.
تُعدّ عملية التصليد السطحي بالحثّ الخطوة الأخيرة في تصنيع أسنان التروس. حيث يتم تسخين الطبقة الخارجية فقط من أسنان التروس بواسطة الكهرباء، ثم تُرشّ الأسنان بالماء. ينتج عن ذلك غلاف صلب يقاوم خدش الترس الصغير. يبقى باطن السنّ لينًا ومرنًا، مما يسمح له بالانحناء قليلًا عند بدء تشغيل المطحنة. لو كان السنّ صلبًا بالكامل، لانكسر تحت ضغط بدء التشغيل العالي. يُعتبر هذا التصميم، الذي يجمع بين "الطبقة الخارجية الصلبة واللب المتين"، معيارًا للأداء العالي. إثراء خام النحاس النباتات.
تتيح تقنية المسح الليزري ثلاثي الأبعاد ورسم الخرائط المخصصة تركيب التروس الجديدة بشكل مثالي على الآلات القديمة. تحتوي العديد من المناجم على مطاحن من شركات لم تعد موجودة. ويصعب العثور على تروس بديلة لأن الرسومات الأصلية مفقودة. يمكن للمهندسين زيارة المنجم واستخدام أدوات الليزر لرسم خريطة للغلاف القديم، ما يُحدد الموقع الدقيق لكل ثقب مسمار وقطر الأسطوانة. ثم تُنشأ رسمة رقمية جديدة من هذه البيانات، ويتم بعد ذلك تصنيع التروس الجديدة لتطابق المعدات القديمة تمامًا.
يُعدّ الاتصال بين الترس والهيكل بالغ الأهمية، ويُسمى "مفصل الاحتكاك". يجب تثبيت الترس بإحكام شديد بحيث لا يتحرك إطلاقًا. حتى حركة بمقدار 1 مم ستؤدي إلى قص البراغي وتلف الترس. تضمن عملية التخطيط الدقيق أن يتناسب "محور" الترس مع "حافة" الهيكل بإحكام، مما يحافظ على تمركز الترس طوال عمره. يُعدّ التخصيص أفضل طريقة لإطالة عمر الجهاز. حجر، سحق، أسس التي تستخدم آلات قديمة ولكنها متينة.
المحاذاة الدقيقة والتعويض عن "التمدد الحراري" هما مفتاحا الحصول على تروس هادئة. تتمدد جميع المعادن عند ارتفاع درجة حرارتها. يزداد طول غلاف مطحنة الكرات الكبيرة أثناء تشغيلها، مما يدفع الترس المحيطي جانبيًا. إذا لم يكن الترس الصغير محاذيًا لاستيعاب هذا التمدد، فستصطدم أسنانه ببعضها بزاوية، مما يُصدر صوتًا عاليًا مزعجًا. يجب على فريق التركيب ضبط "المحاذاة الباردة" بحيث يصبح الترس "مثاليًا" فقط عند وصوله إلى درجة حرارة التشغيل.
يؤثر التشحيم أيضًا على الضوضاء والاهتزاز. فإذا كان الزيت خفيفًا جدًا، ستتلامس أسنان التروس المعدنية، مما يُحدث صوت طحن ويُتلف السطح المُقسّى. أما إذا كان الزيت كثيفًا جدًا، فقد يتراكم الغبار ويتحول إلى عجينة صلبة. تلتصق هذه العجينة بجذور الأسنان وتدفع التروس بعيدًا عن بعضها. لذا، يُعد التنظيف المنتظم لأسنان التروس ضروريًا. ويضمن استخدام نظام رش أوتوماتيكي وضع كمية كافية من الزيت النظيف، مما يُحافظ على هدوء التروس وبرودتها أثناء العمل الشاق. مصنع فصل خام الحديد العمليات.
يضمن الاختبار غير المدمر (NDT) أن كل قطعة من المعدات آمنة للاستخدام في أعمال التعدين الشاقة. يستخدم الفحص بالموجات فوق الصوتية الموجات الصوتية لفحص المعدن من الداخل، حيث يمكنه الكشف عن الثقوب الدقيقة أو الشوائب العالقة داخل أسنان التروس. تُعد هذه العيوب الداخلية بدايةً لتشققات كبيرة. أما فحص الجسيمات المغناطيسية فيُستخدم للكشف عن التشققات السطحية، إذ يُظهر المجال المغناطيسي والمسحوق الملون تشققات لا تُرى بالعين المجردة. يجب فحص كل سن من أسنان الترس قبل شحنه.
يُستخدم اختبار اختراق الصبغة (PT) غالبًا على فتحات البراغي والوصلة المنقسمة. يكشف هذا الاختبار عن أي تسريبات دقيقة في سطح المعدن. ويتم رفض أي ترس يحتوي على شق صغير ولو واحد. بعد الانتهاء من جميع اختبارات الإتلافات غير المتلفة (NDT)، يخضع الترس لاختبار تجريبي. حيث يتم تثبيت النصفين معًا بالبراغي وتدويرهما بسرعة عالية. يتحقق هذا من التوازن والاستدارة. ويتم تزويد العميل بتقرير جودة شامل يثبت أن الترس جاهز للاستخدام لمدة عشرين عامًا. استخلاص خام الذهب منشأة.
| نوع الاختبار | منطقة الهدف | ما يجده |
|---|---|---|
| الموجات فوق الصوتية (UT) | جذور أسنان التروس | ثقوب داخلية وفقاعات غازية |
| مغناطيسي (MT) | أسطح الأسنان | شقوق إجهاد سطحية صغيرة |
| صبغة (PT) | المفاصل المتشققة | عيوب في الوصلة المصنعة |
| عسر الماء | سطح السن | إثبات عملية التصلب |
| موازنة | توتال جير | أخطاء الوزن التي تسبب الاهتزاز |
السؤال الأول: هل يمكن لحام ترس محيطي إذا انكسر أحد أسنانه؟
اللحام عادةً ما يكون فكرة سيئة. فالحرارة الناتجة عن اللحام تُغير بنية الفولاذ، مما يُؤدي غالباً إلى ظهور تشققات جديدة. السن الملحوم أشبه بقنبلة موقوتة، واستبدال الترس هو الخيار الآمن الوحيد.
السؤال الثاني: لماذا تستمر مسامير التروس في الارتخاء؟
غالباً ما يكون سبب ذلك هو الاهتزاز. إذا لم يكن الترس متمركزاً تماماً، فإنه يهتز ويتسبب في ارتخاء البراغي. استخدام براغي عالية المتانة والتأكد من ملاءمة وصلة التثبيت سيحل هذه المشكلة.
السؤال الثالث: ما هي مدة صلاحية حزام الخصر من نوع ZONEDING؟
بفضل التشحيم الجيد والمحاذاة المثالية، صُممت هذه التروس لتدوم لأكثر من 20 عامًا. ولا تزال العديد من التروس التي تم تركيبها قبل 15 عامًا في حالة ممتازة حتى اليوم.
السؤال الرابع: هل يجب استبدال الترس الصغير في نفس وقت استبدال الترس الكبير؟
نعم. الترس الصغير البالي يكون شكل أسنانه غير منتظم. إذا ركّبت ترسًا جديدًا مع ترس صغير قديم، فسيتسبب الترس الصغير القديم في تلف أسنان الترس الجديد بسرعة كبيرة. لذا، استبدلهما دائمًا معًا.
السؤال الخامس: ما الذي يسبب "التنقر" على أسنان التروس؟
يحدث التآكل النُقري نتيجة الضغط الزائد على سطح المعدن. ويحدث هذا إذا كان الزيت رقيقًا جدًا أو إذا كان المحاذاة غير سليمة. يبدو التآكل النُقري كثقوب صغيرة، وسيؤدي في النهاية إلى كسر السن.
شركة ZONEDING هي شركة رائدة في تصنيع معدات مطاحن الكرات وتروس النقل واسعة النطاق. تأسست الشركة عام 2004، وتتخصص في عمليات الصب عالية الدقة والتصنيع باستخدام الحاسوب (CNC). يمتد مصنعها على مساحة 8000 متر مربع، ويضم أحدث تقنيات تشكيل التروس. يقدم فريق من 15 مهندسًا حلولًا مخصصة للمناجم في أكثر من 120 دولة. تركز ZONEDING على المتانة والتنافسية السعرية لمساعدة عملائها العالميين على تحقيق النجاح.
اتصل بقسم تقسيم المناطق اتصل بنا اليوم للحصول على عرض أسعار لتروس محيط مطحنة الكرات عالية الدقة.
