يُعد غطاء نهاية مطحنة الكرات بمثابة الدعامة الهيكلية الأساسية لأسطوانة الطحن بأكملها. يجب أن يتحمل هذا المكون الوزن الهائل لكرات الطحن والخامات. يُشكل الإجهاد الدوراني العالي نقطة ضعف ميكانيكية متكررة في غطاء النهاية. تُعطي عمليات التعدين الحديثة الأولوية لتصاميم الصلب المصبوب كوحدة واحدة لتحقيق أقصى قدر من المتانة. يمنع اختيار رأس مطحنة بديل عالي الجودة توقفات الإنتاج طويلة الأمد. تضمن تقنيات الصب الموثوقة سلامة خط معالجة المعادن بأكمله. يربط هذا الجزء الغلاف الدوار بالمحامل الثابتة، ويجب أن يتحمل الوزن وعزم الدوران في آن واحد. يُعد التصميم الهندسي السليم لهذا الجزء أساسًا لنظام موثوق.
آخر تحديث: يونيو 2026 | الوقت المقدر للقراءة: 16 دقيقة

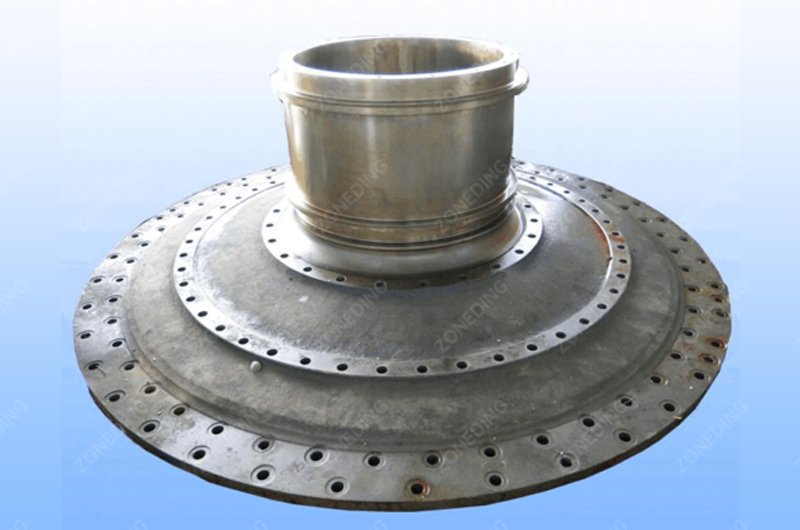

يوفر غطاء نهاية مطحنة الكرات المصبوب بشكل متكامل أعلى مستوى من السلامة الهيكلية ومقاومة الإجهاد. يستخدم هذا التصميم قطعة واحدة متصلة من الفولاذ المصبوب لتشكيل محور الدوران وقرص الحافة. لا توجد وصلات أو لحامات تُسبب نقاط ضعف في المعدن. تتطلب مشاريع التعدين واسعة النطاق هذا البناء المتين لتحمل قوى الانحناء المستمرة الناتجة عن الدوران. يوزع الصب قطعة واحدة الإجهاد بالتساوي على كامل السطح. هذا التوازن ضروري للمطاحن الثقيلة التي تعالج خامات المعادن الصلبة، كما أنه يُزيل خطر انفصال الوصلات تحت تأثير الاهتزاز.
تُزيل الأغطية المصبوبة كوحدة واحدة المخاطر المرتبطة بالوصلات المثبتة بمسامير أو الملحومة الموجودة في التصاميم القديمة. قد ترتخي المسامير بمرور الوقت نتيجة الاهتزازات عالية التردد أثناء عملية الطحن. غالبًا ما تحتوي اللحامات على شقوق دقيقة مخفية تتمدد تحت الأحمال الثقيلة. يحافظ غطاء الفولاذ المصبوب الصلب على شكله حتى تحت وزن مئات الأطنان من مواد الطحن. يحمي هذا الاستقرار الهيكلي محاذاة المحور. كما يقلل من تآكل أنظمة التروس من خلال الحفاظ على مركزية المطحنة. تُحدد معظم معايير التعدين العالمية تصاميم مصبوبة كوحدة واحدة للمطاحن التي يزيد قطرها عن ثلاثة أمتار. يعمل هذا الهيكل المتجانس كجسم صلب واحد. يقاوم تأثير "الرفع" الناتج عن كرات الطحن الثقيلة. تُظهر الاختبارات طويلة الأمد أن المسبوكات المكونة من قطعة واحدة تتحمل دورات دوران أكثر بنسبة 40% من البدائل متعددة القطع. هذه الموثوقية ضرورية للتشغيل على مدار 24 ساعة معدات إثراء العمليات.
| الميزات | الفولاذ المصبوب بشكل متكامل | التأثير التشغيلي |
|---|---|---|
| البناء المشترك | بدون لحام أو براغي | لا يوجد خطر لفشل المفصل |
| توزيع الإجهاد | موحد عبر القرص | عمر أطول في حالة الإجهاد |
| الصف المادي | معيار ZG230-450 | قوة تحمل ممتازة للتأثير |
| طول العمر | عمر خدمة يزيد عن 15 عامًا | انخفاض التكلفة الإجمالية للملكية |
غالباً ما تتشكل الشقوق عند نصف قطر التقوس لأن هذه المنطقة تتعرض لأقصى إجهاد انحناء. نصف قطر التقوس هو الجزء المنحني حيث يلتقي عمود الدوران الضيق بقرص الحافة العريض. في كل مرة تدور فيها المطحنة، يضغط وزن الخام على نقطة الانتقال هذه. تُحدث هذه الحركة تأثيرًا ضاغطًا على المعدن. ومع ملايين الدورات، تتسبب هذه القوة المتكررة في إجهاد المعدن. إذا احتوى المسبوك على فقاعات داخلية صغيرة، فسيبدأ الشق في النهاية عند نقاط الضعف هذه. يجب أن يكون المنحنى أملسًا لتوزيع هذه القوى بشكل صحيح.
تُعدّ عيوب الصب الداخلية السبب الرئيسي "الخفي" لتلف غطاء نهاية مطحنة الكرات. تعمل المسامات وشوائب الرمل كمراكز لتركيز الإجهاد. حتى ثقب صغير بحجم الدبوس قد يؤدي إلى كسر هائل خلال خمس سنوات من التشغيل. كما يُسرّع سوء المحاذاة الميكانيكية هذه العملية. إذا لم يكن غلاف المطحنة متمركزًا تمامًا مع غطاء النهاية، فستحدث قوة التواء غير متساوية. تسحب هذه القوة نصف قطر الحافة بطريقة لا يتحملها المعدن. بمجرد بدء الشق، يدخل الطين الكاشط إلى الفجوة، مما يُسرّع التلف من خلال التآكل. يجب على فرق الصيانة فحص هذه المنطقة عند كل تغيير للبطانة. يسمح اكتشاف الشق مبكرًا باستبدال رأس المطحنة بشكل مُخطط له. إذا امتد الشق عبر الجدار بأكمله، يجب إيقاف المطحنة فورًا، مما يؤدي إلى خسائر فادحة في وقت الإنتاج.
يحدث تسرب الطين عادةً بسبب تركيب غير محكم للصنبور أو شد غير متساوٍ للمسامير عند الشفة. الوصلة هي "الحافة" المصنّعة التي تُحاذي الغطاء النهائي مع هيكل المطحنة. يجب أن يكون هذا التلامس دقيقًا للغاية دون أي فجوات. إذا كان التلامس غير محكم، فإن الضغط الداخلي للمطحنة يدفع السائل عبر الشق. يحتوي الملاط على رمل كاشط ومواد كيميائية تعمل على تآكل أسطح الفولاذ بسرعة. ما يبدأ كقطرة صغيرة قد يتحول إلى تيار قوي في غضون أسابيع قليلة. يعتمد الإحكام على التلامس المعدني المباشر واستخدام حشية عالية الجودة.
تؤدي تسلسلات ربط البراغي غير الصحيحة أيضًا إلى فشل منع التسرب. إذا قام فريق الصيانة بربط البراغي بشكل دائري بدلًا من نمط نجمي، فقد يتشوه الفلنجة. لا يطبق الفلنج المشوه ضغطًا متساويًا على الحشية. بمجرد فتح مسار صغير للمادة اللزجة، تبدأ عملية التآكل. هذا التسرب خطير لأنه غالبًا ما يصل إلى محامل المحور الرئيسية. تعمل المادة اللزجة كصنفرة سائلة، وستدمر سطح المحمل في غضون ساعات من التلوث. الجزيئات الدقيقة في المادة اللزجة ضارة بشكل خاص بمحامل المعدن الأبيض. كما يؤدي التسرب المستمر إلى تآكل براغي الفلنجة، مما يجعلها هشة وعرضة للكسر تحت الحمل. يُعد الحفاظ على جفاف الفلنجة أمرًا بالغ الأهمية لسلامتها على المدى الطويل. مصنع معالجة ركاز الحديدالتركيب النظيف هو أفضل وسيلة للوقاية من التسرب.
| مشكلة محتملة | إجراء تشخيصي | الإصلاح المطلوب |
|---|---|---|
| مسامير فضفاضة | تحقق من عزم الدوران باستخدام الأدوات الهيدروليكية | أعد ربطها بإحكام وفقًا للمواصفات بنمط نجمي |
| حشية تالفة | افحص وجود أي تمزقات أو انضغاط | استبدلها بمطاط عالي الكثافة |
| ملابس صنبور | قم بقياس الفجوة باستخدام مقاييس السماكة | رشّ المعدن أو قم بتدعيم المفصل. |
| تشوه القشرة | تحقق من وجود صدفة "غير مستديرة". | إعادة ضبط ميكانيكية احترافية |
تعمل تقنية تقسيم المناطق على تحسين التركيب الكيميائي للفولاذ ZG230-450 لضمان عدم تحطم الغطاء النهائي. يحتوي الفولاذ المصبوب القياسي غالبًا على مستويات عالية من الفوسفور والكبريت. تجعل هذه العناصر المعدن هشًا كالزجاج عند درجات الحرارة المنخفضة. لا يستطيع الغطاء الطرفي الهش امتصاص صدمة كرة فولاذية قطرها 100 مم تصطدم بالبطانة. تعمل تقنية التوزيع المكاني على الحد من هذه الشوائب إلى أقل من 0.025%. تحافظ هذه النقاوة على مرونة الفولاذ. يمكن للمعدن المرن أن ينحني قليلًا دون أن ينكسر. يُعد هامش الأمان هذا بالغ الأهمية في بيئات الطحن عالية التأثير.
تُحسّن إضافة المنغنيز والكروم أداء أجزاء المطاحن بشكلٍ ملحوظ. يزيد المنغنيز من عمق الصلابة في الفولاذ، بينما يُوفّر الكروم مقاومةً للمواد الكيميائية المُسبّبة للتآكل التي غالبًا ما توجد في معالجة خامات الذهب أو النحاس. خلال مرحلة الصهر، تُزيل عملية إزالة الغازات بالتفريغ الهيدروجين والنيتروجين، مما يمنع تكوّن المسام الدقيقة التي تُسبّب التلف المفاجئ للمعدن. يُعدّ هذا النهج عالي النقاء ضروريًا لأي عملية تصنيع. مصنع معالجة الذهب يعمل الفولاذ في ظروف مناخية قاسية، لذا يجب أن يحافظ على قوته في حرارة الصيف وبرد الشتاء. ويضمن التحكم الدقيق في نسبة الكربون صلابة المعدن دون أن يكون هشًا. تخضع كل دفعة لتحليل طيفي للتحقق من العناصر المكونة لها، مما يضمن مطابقة كل قطعة مصبوبة للمعايير العالمية لآلات التعدين. كما تمنع التركيبة الكيميائية الموثوقة حدوث التشققات والكسر التي تُلاحظ في القطع ذات الجودة المنخفضة.
تستخدم عملية الصب بتقنية ZONEDING محاكاة الكمبيوتر وأنابيب الرفع عالية الضغط لضمان الحصول على قطعة صلبة. تنكمش المسبوكات الكبيرة، مثل غطاء نهاية مطحنة الكرات، أثناء تبريدها. إذا برد مركز القطعة ببطء مقارنةً بسطحها، تتشكل فجوة انكماش. يستخدم نظام ZONEDING برمجيات متطورة لمحاكاة عملية التبريد ثلاثية الأبعاد. تُحدد هذه البيانات للمهندسين أماكن وضع قنوات التغذية. قنوات التغذية عبارة عن قنوات إضافية من المعدن المنصهر تُغذي القطعة أثناء انكماشها، مما يضمن امتلاء جسم الغطاء الرئيسي بالفولاذ الصلب بالكامل.
يُعد استخدام مرشحات الرغوة الخزفية خطوةً حاسمةً أخرى في هذه العملية. تعمل هذه المرشحات على احتجاز الخبث وجزيئات الرمل قبل دخولها القالب. يُعد الخبث سببًا شائعًا لنقاط الضعف في منتجات صب رؤوس مطاحن الطحن. كما تستخدم شركة ZONEDING رملًا راتنجيًا عالي المقاومة للقوالب، حيث لا يتكسر هذا الرمل تحت حرارة الفولاذ المنصهر. بعد صب القطعة، تبقى في القالب لمدة تتراوح بين خمسة وسبعة أيام. يمنع هذا التبريد البطيء تراكم الإجهاد الداخلي، بينما يجعل التبريد السريع الفولاذ هشًا وغير متجانس. من خلال التحكم في منحنى درجة الحرارة، ينتج المصنع بنية معدنية متجانسة، مما يجعل القطعة أقوى بكثير تحت أحمال الدوران العالية. بعد ذلك، يتم فحص كل قطعة مصبوبة بالأشعة السينية للتأكد من صلابتها. تحمي سياسة "صفر عيوب" هذه العميل من الأعطال الخفية.

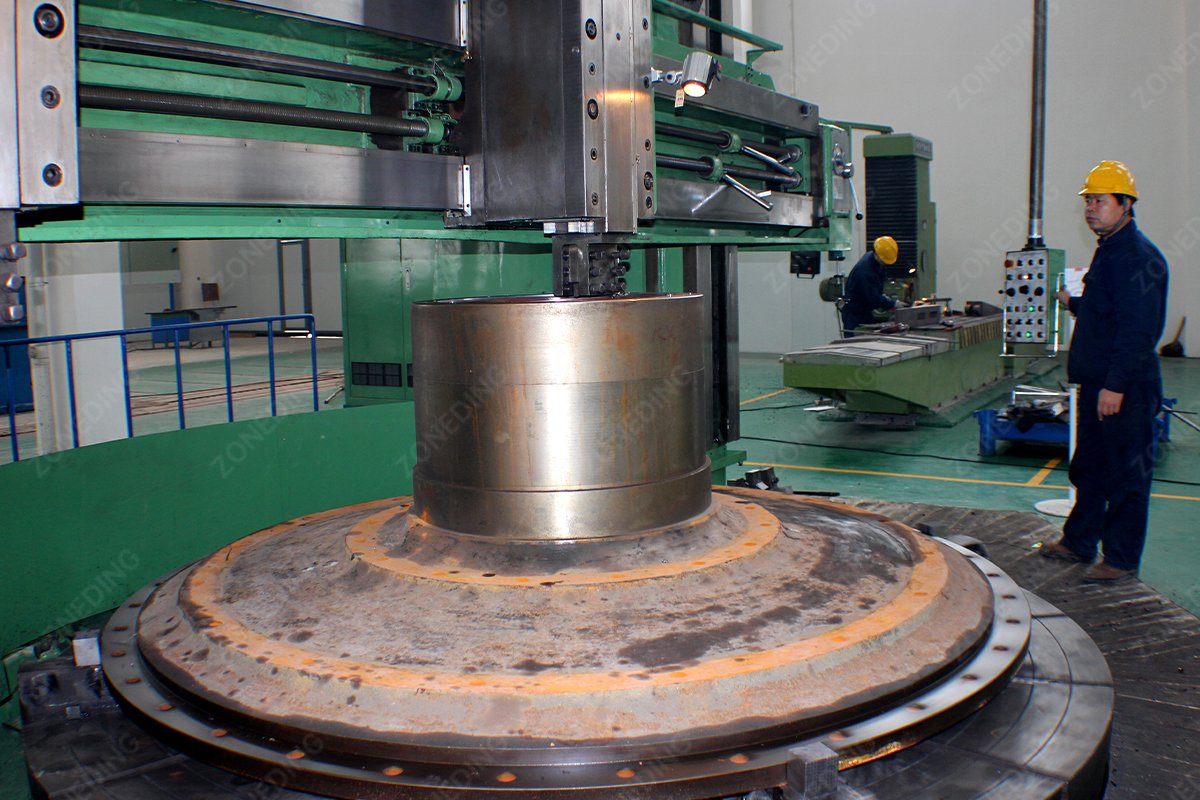

تستخدم شركة ZONEDING مخارط CNC عمودية كبيرة لضمان أن يكون المحور والشفة متطابقين تمامًا. يشير مصطلح المحورية إلى محاذاة المحور المركزي للعمود والقرص. إذا كان محور الدوران مائلاً قليلاً، فسيهتز جهاز الطحن أثناء دورانه. يُولّد هذا الاهتزاز حملاً ثقيلاً على المحامل الرئيسية وأسنان التروس. تقوم شركة ZONEDING بتصنيع جميع الأسطح الحساسة للغطاء النهائي المصنوع من الفولاذ المصبوب حسب الطلب في عملية واحدة. وهذا يضمن تطابق مركز محور الدوران مع مركز محور الدوران تمامًا.
تمنع عملية التشغيل في إعداد واحد تراكم الأخطاء. فعند نقل قطعة من آلة إلى أخرى، تتراكم أخطاء المحاذاة الصغيرة. تتميز مخارط ZONEDING العمودية بطول 8 أمتار بقوة كافية لإنهاء القطعة بأكملها دفعة واحدة، مما ينتج عنه سطح أملس كسطح المرآة. هذه النعومة ضرورية لأختام الزيت، فالسطح الخشن يُتلف الأختام المطاطية ويؤدي إلى تسرب الزيت. يُعد التشغيل عالي الدقة شرطًا أساسيًا لضمان استقرار النظام. كسارة الحجر أو تركيب مطحنة الطحن. عندما يكون محور الدوران دائريًا تمامًا، يظل غشاء زيت المحمل ثابتًا. وهذا يمنع الاحتكاك بين المعادن داخل المحمل. تدوم المحامل التي تعمل في درجات حرارة منخفضة خمسة أضعاف عمر تلك التي تعمل تحت أحمال غير متساوية. توفر الدقة في المصنع آلاف الدولارات من تكاليف الصيانة لاحقًا.
تعمل دورة المعالجة الحرارية بتقنية ZONEDING على إزالة ذاكرة الإجهاد الداخلي لمنع التشوه في المستقبل. يُؤدي صب الفولاذ عند درجة حرارة 1,500 درجة مئوية إلى توليد إجهاد داخلي شديد. وبدون معالجة، يتغير شكل المعدن تدريجيًا مع مرور الوقت. وقد يتسبب هذا التشوه في انفصال الغطاء النهائي عن الهيكل، مما يؤدي إلى حدوث تسريبات. تستخدم شركة ZONEDING عملية تطبيع وتلطيف دقيقة، تتضمن تسخين المعدن في فرن كبير إلى ما يقارب 900 درجة مئوية لساعات طويلة.
يُتيح تسخين القطعة إلى درجة حرارة عالية لأكثر من 20 ساعة إعادة ترتيب ذرات الفولاذ، مما يُنتج بنية حبيبية متجانسة في جميع أنحاء المسبوكة. بعد التسخين، تُبرّد القطعة ببطء داخل الفرن. لا يُستخدم التبريد السريع بالماء مطلقًا لأنه قد يُسبب تشققات سطحية جديدة. يضمن تخفيف الإجهاد هذا بقاء الغطاء النهائي مستقرًا طوال فترة استخدامه التي تمتد لعشرين عامًا. تُعد المعالجة الحرارية الصحيحة سر الأداء العالي. مصنع معالجة ركاز الحديديجعل هذا الفولاذ متيناً بما يكفي لتحمل الاهتزاز المستمر لكرات الطحن. ويحافظ جزء ثابت على إحكام ربط البراغي وإغلاق موانع التسرب. تُعد هذه العملية الخطوة الأخيرة في صناعة رأس طحن موثوق. فبدونها، ستضيع دقة التصنيع نتيجة لتغير شكل الجزء.

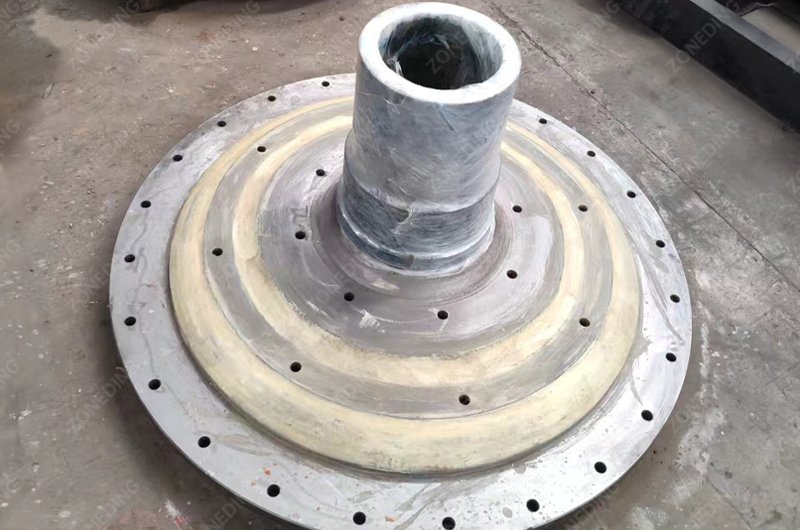

تقوم شركة ZONEDING بتصميم ميزات غطاء النهاية المخصصة بناءً على صلابة الخام والبيئة الكيميائية. لا تعمل جميع المطاحن في نفس الظروف. فمطحنة الكرات التي تعالج الكوارتز الصلب تحتاج إلى غطاء طرفي أكثر سمكًا من تلك التي تعالج الحجر الجيري الناعم. يستطيع مهندسو تقسيم المناطق إضافة سماكة إضافية إلى مناطق التآكل في الغطاء الطرفي المصنوع من الفولاذ المصبوب حسب الطلب. يمكن لهذا التخصيص أن يطيل عمر رأس المطحنة لعدة سنوات، حيث يستهدف المناطق الأكثر عرضة للتلف بناءً على بيانات ميدانية.
تشمل التغييرات التصميمية أيضًا تعديلات على الأضلاع الداخلية. صُممت هذه الأضلاع لمنع ارتداد الطين. يحدث الارتداد عندما تُحاصر جزيئات الخام خلف البطانات وتحتك بالغطاء الفولاذي. من خلال تغيير زاوية الأضلاع، تُساعد ZONEDING على تحريك الطين نحو فتحة التفريغ بشكل أسرع. بالنسبة للمناجم ذات المياه الحمضية، تُقدم ZONEDING أنواعًا خاصة من سبائك الفولاذ. تحتوي هذه السبائك على نسبة أعلى من النيكل والكروم لمقاومة الصدأ والتآكل. يبدأ كل تصميم بدراسة تفصيلية للمواد الخاصة بالعميل، مما يضمن ملاءمة المعدات للمهمة. تشمل التخصيصات أيضًا إضافة منافذ لأجهزة الاستشعار الحديثة، والتي تُتيح للمنجم مراقبة درجة الحرارة والاهتزاز تلقائيًا. يتميز الجزء المُصمم خصيصًا بملاءمته وكفاءته العالية مقارنةً بالجزء القياسي.
السؤال الأول: هل يمكن لحام غطاء مصبوب متكامل متصدع؟
يمكن في كثير من الأحيان لحام الشقوق السطحية البسيطة كحل طارئ. مع ذلك، فإن لحام الشقوق الهيكلية ليس إلا حلاً مؤقتاً، إذ تُولّد حرارة اللحام نقاط إجهاد جديدة. لذا، يُنصح بطلب استبدال رأس المطحنة بشكل دائم على الفور لتجنب حدوث كسر كارثي.
السؤال الثاني: لماذا يعتبر تركيب الصنبور بهذه الأهمية؟
يُعدّ الصنبور الجزء الوحيد الذي يضمن تمركز غلاف الطاحونة وغطائها النهائي. إذا كان الصنبور مرتخيًا، فسيرتكز وزن الطاحونة على البراغي، مما يؤدي إلى انكسارها وتسرب كميات كبيرة من الطين.
السؤال الثالث: كم من الوقت يستغرق تصنيع غطاء طرفي جديد؟
تستغرق عملية صبّ ومعالجة وتشكيل غطاء كبير مصبوب بشكل متكامل عادةً من 45 إلى 60 يومًا. ونظرًا لهذه المدة الطويلة، ينبغي على المناجم الاحتفاظ بغطاء احتياطي أو مراقبة الأغطية الحالية عن كثب أثناء فترات التوقف.
السؤال الرابع: ما هي فوائد فولاذ ZG230-450؟
تُوفر هذه الدرجة تحديدًا أفضل توازن بين المتانة ومقاومة الصدمات. فهي قوية بما يكفي لتحمل وزن المطحنة، ومرنة بما يكفي لامتصاص صدمات كرات الطحن. وهي المعيار العالمي لأجزاء المطاحن الثقيلة.
السؤال الخامس: كم مرة يجب فحص الغطاء النهائي؟
ينبغي إجراء فحوصات بصرية يومية للكشف عن التسريبات. كما ينبغي إجراء اختبارات تفصيلية غير مدمرة، مثل اختبار الموجات فوق الصوتية، كل 12 إلى 24 شهرًا. وهذا الأمر بالغ الأهمية، خاصةً بالنسبة للمطاحن التي يزيد عمرها عن 10 سنوات.
شركة ZONEDING هي شركة صينية متخصصة في تصنيع معدات معالجة المعادن، تأسست عام 2004. وتقدم الشركة مجموعة كاملة من المنتجات، بدءًا من مطحنة الكرة الوحدات المطلوب إكمالها مصنع معالجة ركاز الحديد تقدم ZONEDING حلولاً متكاملة. بفضل مصنعها الذي يمتد على مساحة 8,000 متر مربع وفريقها المكون من 15 مهندسًا خبيرًا، تضمن ZONEDING أن كل قطعة من قطعها مطابقة للمعايير الدولية. وتركز الشركة على البيع المباشر من المصنع لتقديم أسعار تنافسية ودعم شامل. وتعتمد آلاف المناجم في أكثر من 120 دولة على ZONEDING لتلبية احتياجاتها من المعدات الثقيلة.
اتصل بفريق الهندسة للحصول على عرض أسعار مفصل لاستبدال غطاء النهاية المخصص التالي.
